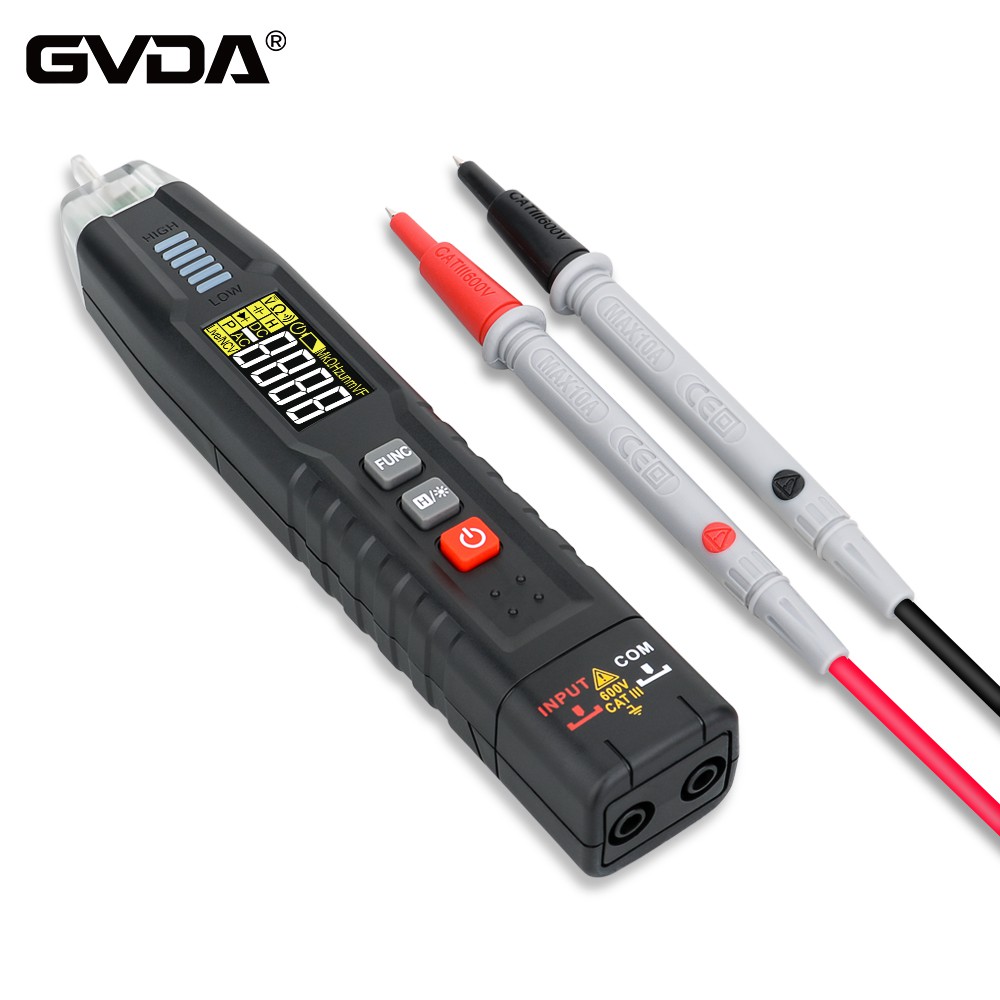

Multimetrdagi belgilar va harflarning ma'nolari
ACA (o'zgaruvchan tok)
DCA (to'g'ridan-to'g'ri oqim)
DCV to'g'ridan-to'g'ri oqim kuchlanishidir
ACV o'zgaruvchan kuchlanishdir
Yuqoridagi diod belgisi kontaktlarning zanglashiga olib yoki yo'qligini tekshirishdir.
HZ - chastota
Plug-in liniyasi com umumiy terminal bo'lib, boshqa chiziq o'lchash uchun jismoniy miqdorga ko'ra raz'emni tanlaydi.
interfeysi:
Cx interfeysi sinovdan o'tkaziladigan sig'imning interfeysi hisoblanadi.
PNP NPN: Triodning kattalashishini o'lchash uchun birinchi navbatda hisoblagichni hfe holatiga, ildizga o'tkazing.
Har bir qutbning yorlig'i va sinov qilinadigan triodning xususiyatlariga ko'ra, uni mos keladigan teshikka joylashtiring.
MAQOMOTI: oqim, kuchlanish diodi, qarshilik va chastota sinovlari uchun umumiy interfeys.
Boshqa barcha interfeyslar o'lchov turi va hajmini ko'rsatadi.
Multimetrdagi belgilar nimani anglatadi
Aylanadigan stol logotipi, soat yo'nalishi bo'yicha:
O'chirishni o'chirish, mV AC/DC millivolt kuchlanish, V ~ AC kuchlanish, V-DC kuchlanish, Ō qarshilik,
Diyot, uzluksizlik testi, sig'im, chastota, triodning kattalashishi, harorat,
mA AC/DC mikroamperlari, mA AC/DC milliamperlari, A AC/DC amperlari, o'chirilgan
Tugmalarning yuqori qatori, chapdan o'ngga:
SELECT diapazoni tanlash;
Hz/DUTY Hertz/signal ish aylanishi;
HOLD muzlaydi, qulflaydi;
RANGE diapazonini tanlash;
REL o'qildi
E'tibor bering, 10A logotipi ostida 10sek MAX harflar qatori mavjud, ya'ni o'lchash uchun ushbu raz'emdan foydalanganda 10 soniyadan ko'proq vaqtga ruxsat berilmaydi.
Boshqa belgilarning ma'nosi:
Ō ohm Qarshilik qiymatini o'lchash
V-kuchlanish doimiy kuchlanishni o'lchash
V-kuchlanish AC kuchlanishini o'lchash
A-Tokni o'lchash doimiy oqim
A-Tok o'zgaruvchan tokni o'lchash
—≯—Diode Diyotning polaritesini oʻlchash
Hfe triodi triodning kattalashishini o'lchash uchun ishlatiladi
Multimetrda ko'rsatilgan belgilarning ma'nosi
Multimetr shuningdek multimetr, uch maqsadli metr va multimetr deb ataladi. O'zgaruvchan tok, sig'im, induktivlik va yarim o'tkazgichlarning ba'zi parametrlari (masalan, ).
(1)∽ AC va DCni bildiradi
(2) V-2.5KV 4000Ō/V AC kuchlanish va 2,5KV doimiy kuchlanish bloki uchun uning sezgirligi 4000Ō/V ekanligini bildiradi.
(3) AV-Ō oqim, kuchlanish va qarshilikni o'lchash mumkinligini anglatadi
(4) 45-65-1000 Gts ish chastota diapazoni 1000 Gts dan past ekanligini va standart sanoat chastota diapazoni 45-65 Gts ekanligini bildiradi.
(5) 2000Ō / V DC DC blokining sezgirligi 2000Ō / V ekanligini anglatadi
Qisqich o'lchagich va tebranish siferblatidagi belgilar yuqoridagi belgilarga o'xshash (boshqalarni hammasini yozib bo'lmaydi, chunki belgilar noto'g'ri formatda, "mexanik reaktsiya kuchiga ega magnitoelektrik tizimni to'g'rilash turi" uch darajali tashqi qarshiligini bildiradi. magnit maydon gorizontal joylashuvni bildiradi)))
1-ilova, Savol: Multimetr nima
Multimetr shuningdek multimetr, uch maqsadli metr va multimetr deb ataladi. O'zgaruvchan tok, sig'im, induktivlik va yarim o'tkazgichlarning ba'zi parametrlari (masalan, ).
Multimetrdan foydalanish
(1) Terishdagi har bir belgining ma'nosi va har bir tugma va selektor kalitining asosiy funktsiyasi bilan tanish.
(2) Mexanik nol sozlashni amalga oshiring.
(3) O'lchanadigan turdagi va o'lchamga ko'ra, o'zgartirish tugmasi vites va diapazonini tanlang va mos keladigan o'lchov chizig'ini toping.
(4) Sinov o'tkazgich uyasi o'rnini tanlang.
(5) O'lchash kuchlanishi: kuchlanishni (yoki oqimni) o'lchashda yaxshi diapazonni tanlang. Katta kuchlanishni o'lchash uchun kichik diapazondan foydalansangiz, hisoblagichni yoqish xavfi mavjud; kichik kuchlanishni o'lchash uchun katta diapazondan foydalansangiz, ko'rsatgichning burilishi juda kichik. Oʻqish mumkin emas. Diapazonni tanlashda ko'rsatgich to'liq o'lchovning taxminan 2/3 qismiga burilishiga harakat qilish kerak. Agar siz o'lchagan kuchlanishning kattaligini oldindan bilmasangiz, avval siz eng yuqori diapazonli vitesni tanlashingiz kerak, so'ngra asta-sekin tegishli diapazonga kamaytiring.
a. AC kuchlanishini o'lchash: Multimetrning bir kalitini o'zgaruvchan tok va doimiy kuchlanish diapazoniga, ikkinchisini esa o'zgaruvchan tok kuchlanishining tegishli diapazoniga qo'ying va multimetrning ikkita ruchkasini sinov ostidagi zanjir yoki yuk bilan parallel ravishda ulang.
b doimiy kuchlanishni o'lchash: Multimetrning bitta kalitini AC va doimiy kuchlanish diapazoniga, ikkinchisini esa tegishli doimiy kuchlanish diapazoniga qo'ying va "plyus" sinov simini (qizil sinov simini) yuqori potentsialga ulang, "- "Sinov o'tkazgich (qora sinov o'tkazgich) past potentsialga ulangan, ya'ni "plyus" sinov o'tkazgichdan oqim oqib, "-" sinov simidan oqib chiqsin. Agar sinov o'tkazgichlari teskari bo'lsa, hisoblagich boshidagi ko'rsatgich teskari tomonga buriladi va ko'rsatgichni egish oson.
(6) Oqim o'lchovi: shahar oqimini o'lchashda multimetrning bitta kalitini doimiy oqim uzatgichiga, ikkinchisini esa 50uA dan 500mA gacha bo'lgan tegishli diapazonga o'rnating. Oqim diapazonini tanlash va o'qish usuli kuchlanish bilan bir xil. O'lchashda avval zanjir uzilishi kerak, so'ngra multimetr "plyus" dan "-" gacha bo'lgan oqim yo'nalishi bo'yicha sinov qilinayotgan kontaktlarning zanglashiga olib ketma-ket ulanadi, ya'ni oqim qizil sinovdan kiradi. qo'rg'oshin va qora sinov simidan oqib chiqadi. Agar multimetr noto'g'ri yuk bilan parallel ravishda ulangan bo'lsa, hisoblagich boshining ichki qarshiligi juda kichik bo'lib, bu qisqa tutashuvga olib keladi va hisoblagichni yoqib yuboradi. Uning o'qish usuli quyidagicha:
Haqiqiy qiymat=koʻrsatilgan qiymat × diapazon / toʻliq ogʻish
(7) Qarshilikni o'lchash: Multimetr bilan qarshilikni o'lchashda quyidagi usullarga rioya qilish kerak:
a Tegishli kattalashtirish moslamasini tanlang. Multimetrning ohm blokining shkala chizig'i notekis, shuning uchun kattalashtirish blokini tanlash ko'rsatgichni o'lchov chizig'ining ingichka qismida turishi kerak va ko'rsatkich shkalaning o'rtasiga qanchalik yaqin bo'lsa, shunchalik aniqroq bo'ladi. o'qish. Umuman olganda, ko'rsatkich o'lchovning 1/3 ~ 2/3 oralig'ida bo'lishi kerak.
b ohm nolga tenglash. Qarshilikni o'lchashdan oldin ikkita sinov o'tkazgichlari qisqa tutashgan bo'lishi kerak va "ohm (elektr) nol sozlash tugmasi" bir vaqtning o'zida sozlanishi kerak, shunda ko'rsatkich ohmning o'ng tomonidagi nol holatiga ishora qiladi. masshtab. Agar ko'rsatkichni nol holatiga sozlab bo'lmasa, bu batareyaning kuchlanishi etarli emas yoki hisoblagich ichida muammo borligini anglatadi. Va har safar kattalashtirish moslamasi o'zgartirilganda, to'g'ri o'lchashni ta'minlash uchun ohm nol sozlamalari qayta bajarilishi kerak.
c o'qish: kattalashtirish bilan ko'paytiriladigan hisoblagichni o'qish - o'lchangan qarshilikning qarshilik qiymati.
