Qisqich o'lchagich o'lchovlarining asosiy afzalliklari nimada

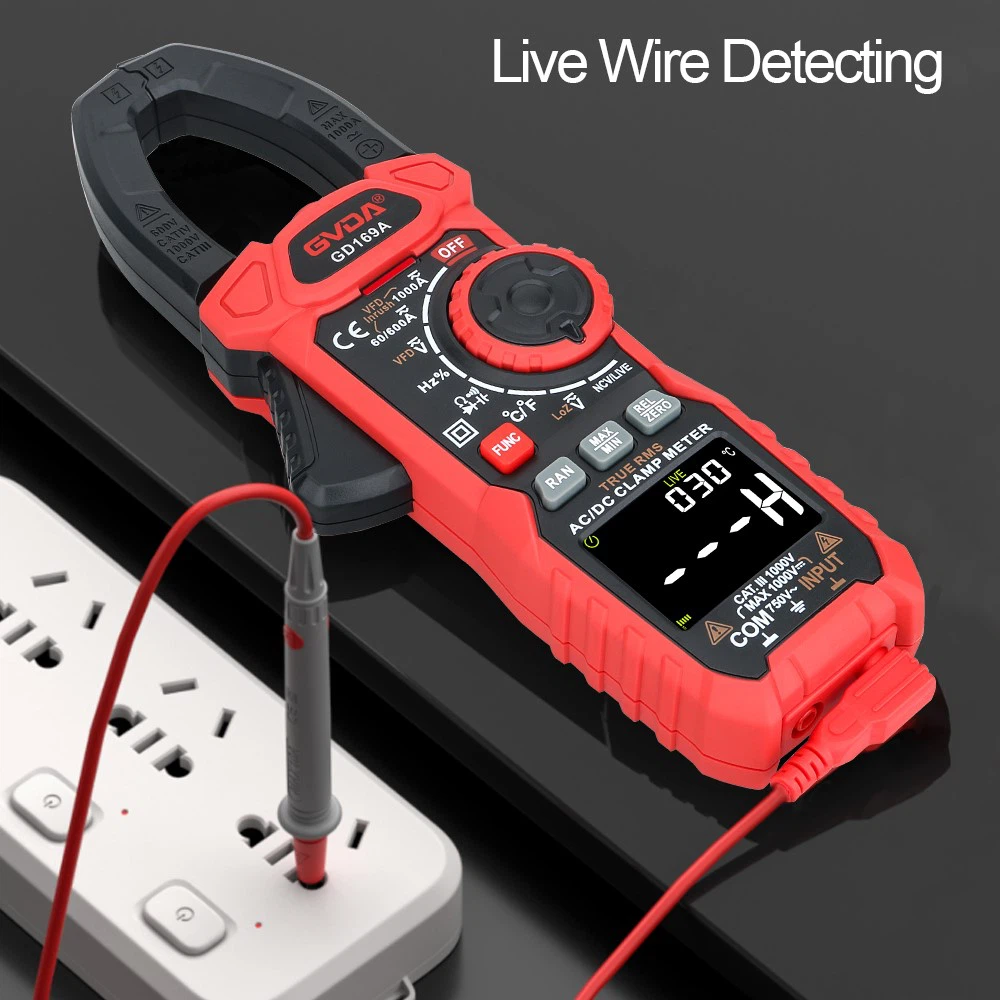

Qisqich o'lchagich (qisqich o'lchagich) oqim transformatori va ampermetrni birlashtirgan asbob bo'lib, raqamli multimetrning muhim tarmog'i hisoblanadi.
Qisqich o'lchagichning eng katta afzalligi shundaki, u sinov ostidagi chiziqni ajratmasdan chiziqning oqimini o'lchashi mumkin.
Qisqich o'lchagichlar odatda faqat quvvat chastotasi o'zgaruvchan tokni o'lchaydilar va doimiy oqimni o'lchash uchun qisqich o'lchagichlar ham mavjud.
Qisqich o'lchagichlardan 5 ta asosiy foydalanish
Maqsad 1: uch fazali uch simli kontaktlarning zanglashiga olib keladigan oqimini va uch fazali to'rt simli neytral simning oqimini o'lchash
Qisqich o'lchagichlar odatda bitta simning oqimini o'lchaydilar. Agar uch fazali uch simli yukning oqimini o'lchashda ikkita sim bir vaqtning o'zida qisilgan bo'lsa, ko'rsatilgan oqim qiymati uchinchi simning oqimi bo'lishi kerak.
Uch fazali to'rt simli neytral chiziqning oqimini o'lchash usuli uch fazali uch simli zanjirning oqimini o'lchash bilan bir xil. Shu bilan birga, uch fazali liniyalar qisiladi va bu vaqtda ko'rsatilgan joriy qiymat neytral chiziqning joriy qiymati hisoblanadi.
2 dan foydalaning: kichik oqimni o'lchash uchun qisqich o'lchagich
Qisqich o'lchagichlar kichik oqimlarni o'lchaydi, hatto vites eng kichik vitesga sozlangan bo'lsa ham, ko'rsatkichlar hali ham juda aniq emas. Shuning uchun, qisqichning qo'liga sim o'ralishi mumkin va joriy qiymat o'qilishi mumkin. Keyin joriy o'qishni burilishlar soniga bo'ling, bu haqiqiy kichik oqim qiymati.
3-maqsad: Qatordagi tok nomini aniqlang
Uskunaning normal ishlayotganligini aniqlash joyida o'lchangan oqim asosida aniqlanishi kerak, shuning uchun oqim nima ekanligini aniqlash kerak.
Maqsad 4: Nominal quvvatni aniqlash uchun dvigatelning yuk bo'sh oqimini o'lchang
Hisoblash formulasi: yuksiz oqimni 0,8 ga bo'ling va quvvatni darajaga yaqin oling.
Bosqichlar quyidagicha: Dvigatelning yuksiz oqim qiymatini I empirik formula bo'yicha o'lchang: p=I/0.8.
Maqsad 5: 380V elektr payvandlash mashinasining yuk bo'sh tokini o'lchab, ko'rinadigan quvvatni S baholang.
Hisoblash formulasi: 380 payvandlash mashinasi quvvati yuk bo'sh oqim I 5 ga ko'paytiriladi.
Bosqichlar quyidagicha: Elektr payvandlash mashinasining yuksiz oqim qiymatini I empirik formula bo'yicha o'lchang: p=5I
