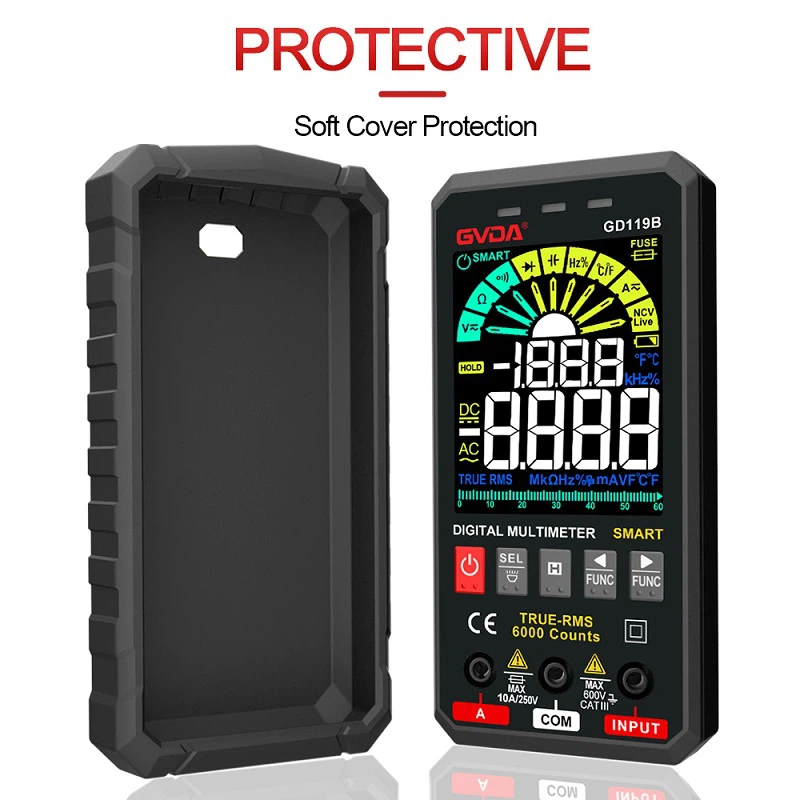

Buklanadigan raqamli multimetrdan qanday foydalanishni ko'rish uchun ushbu sahifaga tashrif buyuring.
1. Voltajni o'lchash
1. Batareya, Walkman quvvat manbai va boshqalar kabi doimiy kuchlanishni o'lchash. Avval qora sinov simini "com" teshigiga, qizil sinov simini esa "VŌ" ga joylashtiring. Tugmani taxminiy qiymatdan kattaroq diapazonga tanlang (eslatma: siferblatdagi qiymatlar maksimal diapazondir, "V-" doimiy kuchlanish diapazonini, "V-" - AC kuchlanish diapazonini, "A" esa - oqim diapazoni), so'ngra sinov simlarini quvvat manbaiga yoki batareyaning ikkala uchiga ulang; kontaktni barqaror ushlab turing. Qiymat to'g'ridan-to'g'ri displey ekranidan o'qilishi mumkin, agar u "1." sifatida ko'rsatilsa, bu o'lchov diapazoni juda kichik ekanligini anglatadi, keyin sanoat elektr jihozlarini o'lchashdan oldin o'lchov oralig'ini oshirish kerak. Agar qiymatning chap tomonida "-" belgisi paydo bo'lsa, bu sinov simining polaritesi haqiqiy quvvat manbaiga qarama-qarshi ekanligini anglatadi. Bu vaqtda qizil sinov simi salbiy qutbga ulanadi.
2. AC kuchlanishini o'lchash. Sinov o'tkazgich uyasi doimiy kuchlanishni o'lchash bilan bir xil, ammo tugma AC tishli "V ~" da kerakli diapazonga aylantirilishi kerak. Musbat va salbiy AC kuchlanish o'rtasida hech qanday farq yo'q va o'lchash usuli avvalgidek. AC yoki doimiy kuchlanishni o'lchashdan qat'i nazar, shaxsiy xavfsizlikka e'tibor bering va sinov simining metall qismiga qo'lingiz bilan tegmang.
2. Hozirgi o'lchov
1. O'zgarmas tokni o'lchash. Avval qora sinov simini "COM" teshigiga joylashtiring. Agar oqim 200 mA dan yuqori bo'lsa, qizil sinov simini "10A" uyaga joylashtiring va tugmani doimiy "10A" ga aylantiring; agar oqim 200 mA dan kam bo'lsa, qizil sinov simini "200 mA" uyaga joylashtiring va tugmani DC 200 mA ichida mos keladigan diapazonga aylantiring. Sozlangandan so'ng, o'lchash vaqti keldi. Katlanadigan raqamli multimetrni kontaktlarning zanglashiga olib kiring, uni barqaror ushlab turing va siz o'qishingiz mumkin. Agar u "1." sifatida ko'rsatilsa, u holda diapazonni oshirish kerak; agar qiymatning chap tomonida "-" belgisi paydo bo'lsa, bu oqim qora sinov kabelidan katlanadigan raqamli multimetrga oqib o'tadi.
O'zgaruvchan tokni o'lchash. O'lchov usuli 1 bilan bir xil, lekin vitesni AC vitesga o'rnatish kerak. Joriy o'lchov tugagandan so'ng, qizil qalam yana "VŌ" teshigiga kiritilishi kerak. Agar siz ushbu qadamni unutib qo'ysangiz va kuchlanishni to'g'ridan-to'g'ri o'lchasangiz, haha! Sizning soatingiz yoki quvvat manbai "tutun ichida osmonga ko'tariladi" - o'chirildi!
3. Qarshilikni o'lchash
Sinov o'tkazgichlarini "COM" va "VŌ" teshiklariga joylashtiring, tugmani "Ō" da kerakli diapazonga aylantiring va sinov simlarini qarshilikning har ikki uchidagi metall qismlarga ulang. O'lchov paytida siz qo'llaringiz bilan qarshilikka tegishingiz mumkin, lekin bir vaqtning o'zida qo'llaringizni ishlatmang. O'lchov aniqligiga ta'sir qiladigan qarshilikning ikkala uchi bilan aloqa qiling - inson tanasi yuqori qarshilikka ega, ammo cheklangan o'lchamdagi o'tkazgichdir. O'qiyotganda, sinov simi va rezistorni yaxshi aloqada saqlang; birlikka e'tibor bering: birlik "200" oralig'ida "Ō", "2K" dan "200K" oralig'ida "KŌ" va "2M" dan yuqori bo'lgan birlik "MOh" dir.
To'rtinchidan, diodani o'lchash
Katlanuvchi raqamli Katlanuvchi raqamli multimetr yorug'lik chiqaradigan diodlarni, rektifikator diodlarini o'lchashi mumkin ... O'lchashda sinov o'tkazgichlarining holati kuchlanishni o'lchash bilan bir xil bo'ladi, tugmani "" holatiga aylantiring; qizil sinov simini diodning musbat qutbiga, qora sinov simini esa salbiy qutbga ulang, keyin diyot oldinga kuchlanish pasayishi ko'rsatiladi. Shottki diodining kuchlanish pasayishi taxminan 0,2V, oddiy kremniy rektifikatorlarniki (1N4000, 1N5400 seriyali va boshqalar) taxminan 0,7V va yorug'lik chiqaruvchi diodlarniki. taxminan 1.8-2.3V. Sinov simlarini almashtiring, agar displeyda "1." ko'rsatilsa, bu normal holat, chunki diodaning teskari qarshiligi juda katta, aks holda trubka buzilgan.
Beshta, triodning o'lchami
Sinov o'tkazgichlarini kiritish yuqoridagi bilan bir xil; printsipi diod bilan bir xil. Avval A pinini asos deb hisoblang, pinni qora qalam bilan ulang va qizil qalam bilan qolgan ikkita pinga teging; agar ikkita ko'rsatkich taxminan 0.7V bo'lsa, u holda pinni qizil qalam bilan ulang, qora Qalam qolgan ikkita pinga tegadi, agar ikkalasi ham "1" ni ko'rsatsa, u holda A pin asosidir, aks holda unga kerak qayta o'lchash kerak va bu trubka PNP trubkasidir. Xo'sh, kollektor va emitentni qanday hukm qilish kerak? Raqamli o'lchagichni ko'rsatkich o'lchagich kabi ko'rsatkichning tebranishi bilan baholab bo'lmaydi, shuning uchun nima qilishim kerak? Biz hukm qilish uchun "hFE" uzatmasidan foydalanishimiz mumkin: birinchi navbatda vitesni "hFE" uzatmasiga o'tkazing va siz vites yonida PNP va NPN trubkasi o'lchovlariga bo'lingan kichik raz'emlar qatori borligini ko'rishingiz mumkin. Quvur turi avval baholangan bo'lsa, taglikni mos keladigan quvur turidagi "b" teshigiga soling va qolgan ikkita oyoqni mos ravishda "c" va "e" teshiklariga joylashtiring. Bu vaqtda qiymat o'qilishi mumkin, ya'ni
qiymat; taglikni yana mahkamlang va qolgan ikkita pinni almashtiring; ikkita o'qishni solishtiring va kattaroq o'qish bilan pinning holati "c" va "e" sirtiga to'g'ri keladi.
Maslahat: Yuqoridagi usul faqat 9000 seriyali kabi kichik quvurlarni bevosita o'lchashi mumkin. Agar siz katta quvurlarni o'lchashni xohlasangiz, simni ulash usulidan foydalanishingiz mumkin, ya'ni uchta pinni chiqarish uchun kichik simlardan foydalaning. Bu ancha qulayroq.
6. MOS maydon effekti trubkasini o'lchash
N-kanal mahsulotlariga mahalliy ishlab chiqarilgan 3D01, 4D01 va Nissanning 3SK seriyali kiradi. G qutb (eshik) ni aniqlash: katlanadigan raqamli multimetrning diod faylidan foydalaning. Agar musbat va salbiy kuchlanish bir pin o'rtasida tushib qolsa va boshqa ikkita pin 2V dan katta bo'lsa, u "1" ko'rsatadi va bu PIN panjara G. Keyin boshqa ikki oyoqni o'lchash uchun sinov simlarini almashtiring. Kichkina kuchlanish pasayib ketgan taqdirda, qora sinov simi D qutbiga (drenaj), qizil sinov simi esa S qutbga (manba) ulanadi.
