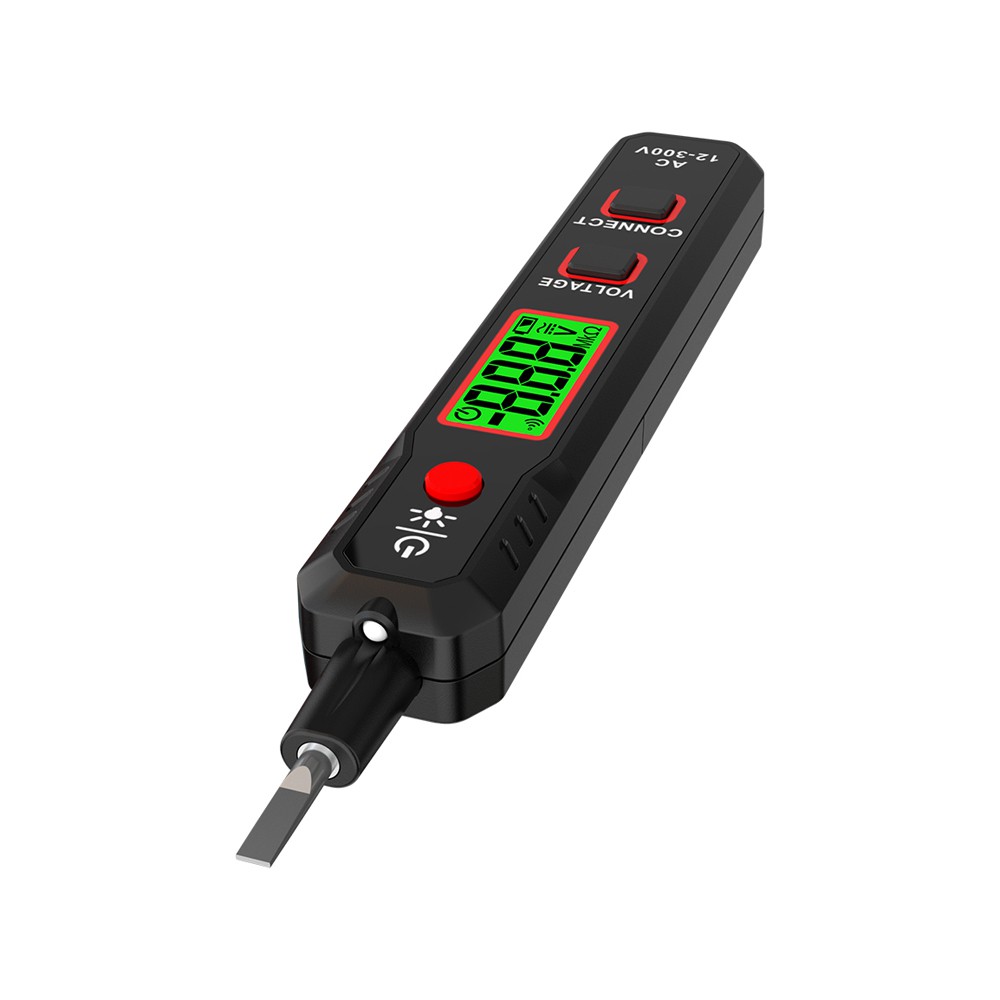

Elektr sinov qalamini ishlatish printsipi
Voltaj sinov qalami elektrchilar tomonidan ob'ektning zaryadlanganligini aniqlash uchun tez-tez ishlatiladigan asboblardan biridir. Uning ichki tuzilishi ikkita elektrodli lampochkadir. Lampochka neon gaz bilan to'ldirilgan, odatda neon lampochka deb nomlanadi. Bir qutb qalamning uchiga ulanadi, ikkinchisi esa yuqori qarshilik bilan ketma-ket ulanadi va keyin qalamning boshqa uchiga ulanadi. Neon lampochkaning ikkita qutbi orasidagi kuchlanish ma'lum bir qiymatga yetganda, ikki qutb o'rtasida porlash hosil bo'ladi va porlashning intensivligi ikki qutb orasidagi kuchlanish bilan mutanosib bo'ladi. Zaryadlangan ob'ektning yerga kuchlanishi neon lampochkaning dastlabki porlash kuchlanishidan kattaroq bo'lsa va elektr sinov qalamining uchi unga tegsa, boshqa uchi inson tanasi orqali erga ulanadi, shuning uchun elektr sinov qalami yonadi. Elektr sinov ruchkasidagi rezistorning vazifasi xavfdan qochish uchun inson tanasi orqali oqadigan oqimni cheklashdir.
Ob'ektning zaryadlanganligini aniqlashga qo'shimcha ravishda, kuchlanish sinov ruchkasi quyidagi maqsadlarda ham qo'llaniladi:
(1) U past kuchlanishli fazani tekshirish va chiziqdagi har qanday o'tkazgichning fazada yoki fazadan tashqarida ekanligini o'lchash uchun ishlatilishi mumkin. Muayyan usul: erdan izolyatsiya qilingan ob'ektda turing, har bir qo'lda sinov qalamini ushlab turing va keyin sinovdan o'tadigan ikkita simni sinab ko'ring. Agar ikkita sinov qalami juda yorqin porlasa, ikkita sim bir-biridan farq qiladi. faza; aks holda, u xuddi shu bosqichda. Elektr sinov ruchkasidagi neon lampochkaning ikkita qutblari orasidagi kuchlanish farqi uning lyuminesans intensivligiga mutanosib bo'lishi printsipi asosida baholanadi.
(2) O'zgaruvchan tok va to'g'ridan-to'g'ri oqimni ajratish uchun ishlatilishi mumkin. Sinov ruchkasi bilan sinovdan o'tkazilganda, sinov ruchkasi neon lampochkasidagi ikkala qutb yonib tursa, bu o'zgaruvchan tok; agar ikkita qutbdan faqat bittasi yorug'lik chiqaradigan bo'lsa, u to'g'ridan-to'g'ri oqimdir.
(3) DC ning ijobiy va salbiy qutblarini aniqlash mumkin. Sinov uchun qalamni doimiy oqim pallasiga ulang. Neon lampochkaning yorqin qutbi salbiy qutb, yonmaydigan qutb esa musbat qutbdir.
(4) DCning erga ulanganligini aniqlash uchun foydalanish mumkin. Yerdan izolyatsiya qilingan shahar tizimida siz erga turishingiz va DC tizimining musbat yoki salbiy qutbiga sinov qalami bilan tegishingiz mumkin. Sinov ruchkasining neon lampochkasi yonmasa, topraklama hodisasi yo'q. Agar neon lampochka porlasa, bu topraklama hodisasi borligini anglatadi. Agar u qalamning uchidagi kabi porlasa, bu ijobiy elektrodning erga ulanganligini anglatadi. Agar barmog'ingizning oxirida yonib tursa, bu salbiy qutbning erga ulanganligini anglatadi. Shu bilan birga, shuni ta'kidlash kerakki, yerni kuzatish rölesi bo'lgan doimiy oqim tizimida bu usul DC tizimining erga ulanganligini aniqlash uchun ishlatilmaydi.
