Multimetrni yoqish-o'chirish mexanizmi printsipi va standarti

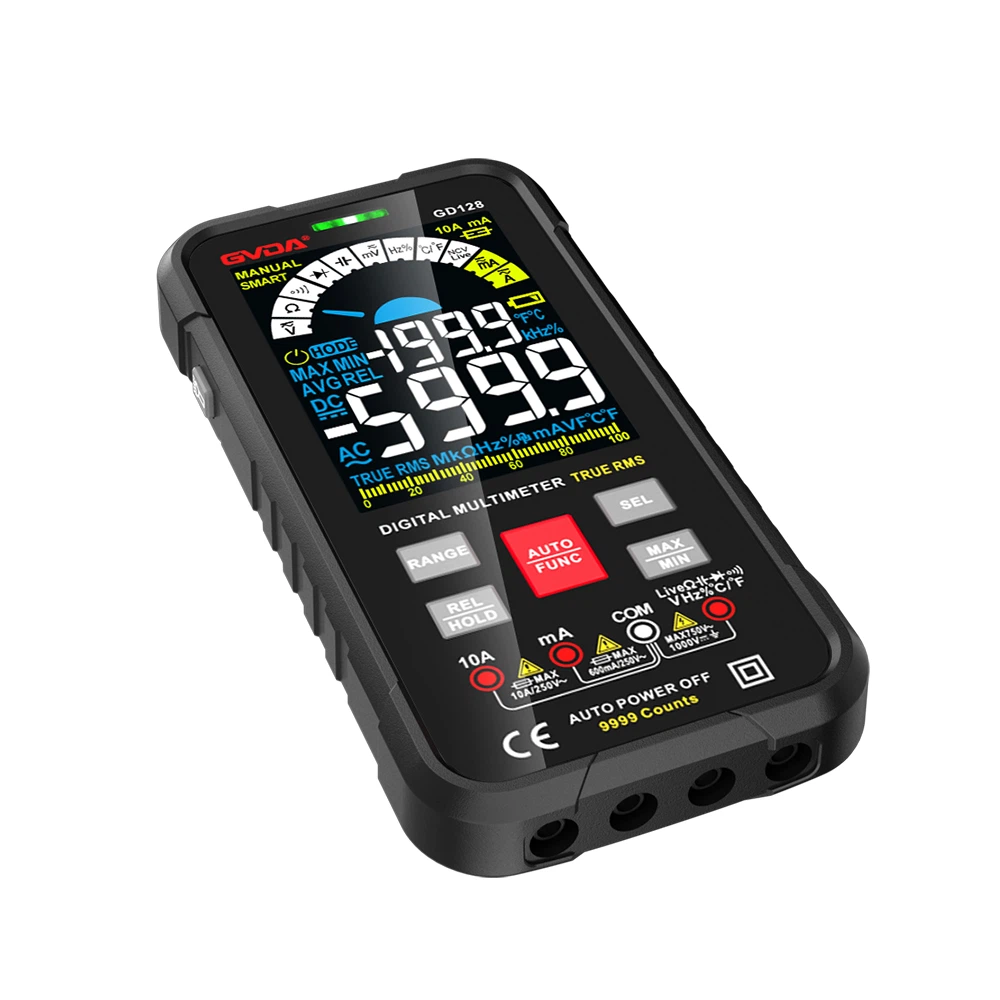

Yoqish-o'chirish holati deyarli barcha multimetrlarga ega bo'lgan o'lchash rejimi bo'lib, chiziq yoqilgan yoki o'chirilganligini (qisqa tutashuv) o'lchash uchun ishlatiladi. Odatda, signal va LED chiroq ishlatiladi. Signal eshitiladi yoki LED chiroq yonadi, bu kontaktlarning zanglashiga olib kelganligini ko'rsatadi. Rasmda ko'rsatilganidek, qizil qutidagi belgi multimetrning yoqish-o'chirish moslamasidir.
O'chirish-o'chirish mexanizmi printsipi
Multimetrni yoqish-o'chirish holatiga aylantirilganda, ichki sxema ulanadi: qora sinov simi ichki batareyaning salbiy qutbiga, batareyaning musbat qutbi kichik qarshilikka ega qarshilikka ulanadi va rezistorning ikkinchi uchi qizil sinov simiga ulangan. Ichki chiyillash davri rezistordan tetik signalini oladi. Agar ikkita sinov simi qisqa tutashgan bo'lsa yoki ular orasidagi qarshilik kichik bo'lsa, u holda o'lchagich ichidagi tetik qarshiligidagi kuchlanish yuqori bo'ladi, shuning uchun signal signalini ishga tushiradi. Agar ikkita sinov o'tkazgichlari orasidagi qarshilik katta bo'lsa, u holda ketma-ket ulangan ichki tetik rezistorining bo'lingan kuchlanishi juda kichik va signal signalini tetiklash mumkin emas.
O'chirish-o'chirish moslamasi standarti
Umumiy ta'rif 80 ohm va undan past bo'lgan o'tkazuvchanlik, aks holda u o'tkazuvchanlik emas. Ya'ni, multimetrning qizil va qora sinov simlarini chiziqning ikkala tomoniga ulang. Agar bu chiziqning qarshiligi 80 ohmdan past bo'lsa, multimetr ovoz chiqaradi va bu chiziq o'tkazuvchan deb o'ylaydi.
