Ultrasonik qalinlik o'lchagichining ehtiyot choralari va foydalanish usullari va ko'nikmalari

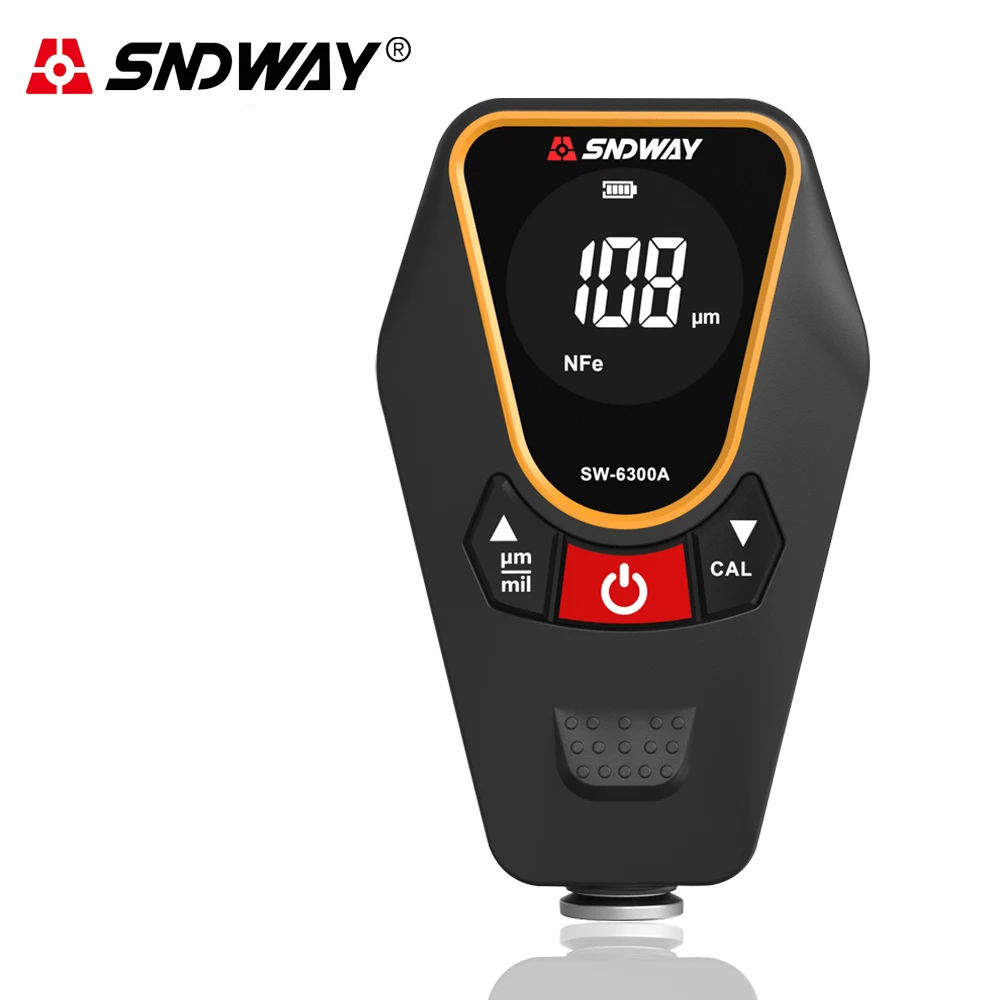

Qoplama qalinligi o'lchagichni ishlatish usuli va ko'nikmalari: Qoplama to'lqini qalinligi o'lchagichidan foydalanganda, asbobning ishlash bosqichlari va foydalanish ko'nikmalariga e'tibor bering, bu qoplama qalinligi o'lchagichining xizmat muddatini va o'lchov aniqligini sezilarli darajada oshirishi mumkin. Ultrasonik qalinlik o'lchagichlardan foydalanganda to'rtta nuqtaga e'tibor berish kerak:
(1) O'lchash uchun qoplama qalinligi o'lchagichidan foydalanilganda, prob o'lchangan ob'ekt yuzasiga perpendikulyar bo'lishi kerak;
(2) O'lchash paytida zondni sudrab yurmang, chunki bu nafaqat zondning aşınmasına olib keladi, balki aniq o'lchov natijalarini ham olmaydi;
(3) O'lchash paytida prob chizig'i prob ulangan joyda (parchalangan qoplama qalinligi o'lchagichi uchun) haddan tashqari egilmasligi yoki chayqalmasligi kerak, bu sinov effektiga ta'sir qiladi, shuning uchun aniq va barqaror o'lchov natijalarini olish mumkin emas. ;
(4) Qoplamaning qalinligi o'lchagichi maxsus shaxs tomonidan ishlatilishini va saqlanishini ta'minlashga harakat qiling; Agar siz o'lchov natijasining og'ishi nisbatan katta deb hisoblasangiz, avval sinovdan o'tish uchun mashina bilan birga taqdim etilgan besh dona plastik kalibrlash varaqlaridan foydalaning. Agar og'ish ruxsat etilgan xatolikdan uzoq bo'lsa, bu mumkin Asbobning o'zida muammo bor va uni tekshirish uchun zavodga qaytarish kerak. O'zingiz qismlarga ajratmaslik va ta'mirlashni unutmang.
Ultrasonik qalinlik o'lchagichni ishlatish usullari va ko'nikmalari:
1: Ish qismining sirt pürüzlülüğü juda katta, natijada prob va aloqa yuzasi o'rtasida yomon bog'lanish, past aks aks sado va hatto aks-sado signallarini qabul qilmaslik. Sirt korroziyasi va xizmat ko'rsatish uskunalari va quvurlari zaif ulanish effektlari uchun sirtni silliqlash, silliqlash, pürüzlülük va hokazolarni kamaytirish uchun ishlov berish mumkin. Shu bilan birga, oksid va bo'yoq qatlamini olib tashlash mumkin, bu esa metall yorqinligini ko'rsatishi mumkin, shuning uchun prob Koplan orqali sinovdan o'tgan ob'ekt bilan yaxshi ulanish effektiga erishish mumkin.
2: Ish qismining egrilik radiusi juda kichik, ayniqsa kichik diametrli quvurlarning qalinligini o'lchashda. Tez-tez ishlatiladigan probning yuzasi tekis bo'lgani uchun, kavisli sirt bilan aloqa nuqta aloqasi yoki chiziqli aloqadir va tovush intensivligi o'tkazuvchanligi past (yomon ulanish). Kichik diametrli maxsus zond (<6mm) can be selected, which can accurately measure curved surface materials such as pipes.
3: Aniqlash yuzasi pastki yuzaga parallel emas, tovush to'lqini pastki sirtga duch keladi va tarqaladi va prob pastki to'lqin signalini qabul qila olmaydi.
4: To'qimalar va ostenitik po'latlar bir hil bo'lmagan tuzilmalarga yoki qo'pol donaga ega va ultratovush to'lqinlari ular orqali o'tib, jiddiy tarqalish va zaiflashuvga olib keladi. Tarqalgan ultratovush to'lqinlari murakkab yo'llar bo'ylab tarqaladi, bu aks-sadolarni yo'q qilishi va hech qanday ko'rinishga olib kelishi mumkin emas. Past chastotali qo'pol donli maxsus prob (2,5 MGts) tanlanishi mumkin.
5: Probning aloqa yuzasi biroz eskirgan. Ko'p ishlatiladigan qalinligi o'lchash problarining yuzasi akril qatronidan qilingan. Uzoq muddatli foydalanish sirt pürüzlülüğünü oshiradi, natijada sezuvchanlik pasayadi, natijada noto'g'ri ko'rsatma paydo bo'ladi. 500 # silliqlash qog'ozi silliqlash va parallellikni ta'minlash uchun silliqlash uchun ishlatilishi mumkin. Agar hali ham beqaror bo'lsa, probni almashtirishni o'ylab ko'ring.
6: O'lchangan ob'ektning orqa tomonida juda ko'p korroziya chuqurlari mavjud. O'lchangan ob'ektning boshqa tomonida zang dog'lari va korroziya chuqurlari mavjud bo'lganligi sababli, tovush to'lqini zaiflashadi, natijada ko'rsatkichlar tartibsiz o'zgaradi yoki hatto o'ta og'ir holatlarda ko'rsatkichlar bo'lmaydi.
7: o'lchangan ob'ektda cho'kindi bor (masalan, quvur). Cho'kma va ishlov beriladigan qismning akustik impedansi unchalik farq qilmasa, qalinlik o'lchagich tomonidan ko'rsatilgan qiymat devor qalinligi va cho'kindi qalinligi hisoblanadi.
8: Materialning ichida nuqsonlar (masalan, qo'shimchalar, interlayerlar va boshqalar) mavjud bo'lganda, ko'rsatilgan qiymat nominal qalinlikning taxminan 70 foizini tashkil qiladi. Ayni paytda ultratovushli nuqson detektori yoki to'lqin shakli displeyli qalinlik o'lchagichi keyingi nuqsonlarni aniqlash uchun ishlatilishi mumkin.
9: Haroratning ta'siri. Odatda qattiq materialdagi tovush tezligi uning harorati oshishi bilan kamayadi. Eksperimental ma'lumotlarga ko'ra, issiq materialda har 100 darajaga ko'tarilganda ovoz tezligi 1 foizga kamayadi. Bu ko'pincha yuqori haroratli xizmat ko'rsatish uskunasiga tegishli. Oddiy zondlar o'rniga yuqori haroratli maxsus problar va yuqori haroratli biriktirgichlardan (300-600 daraja) foydalanish kerak.
10: laminatlangan materiallar, kompozit (heterojen) materiallar. Ajralmagan qatlamli materiallarni o'lchash mumkin emas, chunki ultratovush birlashtirilmagan bo'shliqlarga kira olmaydi va kompozit (heterojen) materiallar orqali bir xil tezlikda tarqalmaydi. Ko'p qatlamli materiallardan (masalan, karbamid yuqori bosimli uskunalar) tayyorlangan uskunalar uchun qalinligi o'lchashda alohida e'tibor berilishi kerak. Qalinligi o'lchagichning ko'rsatilgan qiymati faqat prob bilan aloqa qiladigan material qatlamining qalinligini ko'rsatadi.
11: Ulagichning ta'siri. Koplant prob va o'lchangan ob'ekt orasidagi havoni istisno qilish uchun ishlatiladi, shuning uchun ultratovush to'lqini aniqlanish maqsadiga erishish uchun ish qismiga samarali kirib borishi mumkin. Agar tur tanlangan yoki noto'g'ri ishlatilsa, u xatolarga olib keladi yoki ulanish belgisi miltillaydi, bu esa o'lchashni imkonsiz qiladi. Ilovaga ko'ra tegishli turni tanlash tufayli, silliq material yuzasida foydalanilganda, siz past viskoziteli birlashtiruvchi vositadan foydalanishingiz mumkin; qo'pol yuzada, vertikal sirtda va yuqori yuzada foydalanilganda, siz yuqori viskoziteli birlashtiruvchi vositadan foydalanishingiz kerak. Yuqori haroratli ish qismlari yuqori haroratli koplanlardan foydalanishi kerak. Ikkinchidan, koplant mos keladigan miqdorda ishlatilishi va teng ravishda qo'llanilishi kerak. Odatda, koplant sinovdan o'tkaziladigan materialning yuzasiga qo'llanilishi kerak, lekin o'lchov harorati yuqori bo'lganda, koplant probga qo'llanilishi kerak.
12: Ovoz tezligini noto'g'ri tanlash. Ish qismini o'lchashdan oldin uning ovoz tezligini material turiga qarab oldindan belgilang yoki standart blokga muvofiq tovush tezligini teskari o'lchang. Asbob bitta material bilan kalibrlanganda (umumiy sinov bloki po'latdir) va keyin boshqa material bilan o'lchanganda, u noto'g'ri natijalar beradi. O'lchashdan oldin materialni to'g'ri aniqlash va tegishli ovoz tezligini tanlash talab qilinadi.
13: Stressning ta'siri. Ko'pgina qurilmalar va quvurlarda kuchlanish mavjud va qattiq materiallarning kuchlanish holati tovush tezligiga ma'lum darajada ta'sir qiladi. Stress yo'nalishi tarqalish yo'nalishiga mos keladigan bo'lsa, stress bosim bosimi bo'lsa, stress ishlov beriladigan qismning elastikligini oshiradi va tovush tezligini tezlashtiradi; aks holda, agar kuchlanish kuchlanish kuchlanishi bo'lsa, tovush tezligi sekinlashadi. Stress va to'lqinning tarqalish yo'nalishi har xil bo'lsa, zarracha tebranish traektoriyasi to'lqin jarayonida stress bilan buziladi va to'lqinning tarqalish yo'nalishi og'adi. Ma'lumotlarga ko'ra, umumiy stress kuchayadi va tovush tezligi asta-sekin o'sib boradi.
14: Metall sirt oksidi yoki bo'yoq qoplamasining ta'siri. Metall yuzasida ishlab chiqarilgan zich oksid yoki bo'yoq korroziyaga qarshi qatlam asosiy material bilan chambarchas bog'langan va aniq interfeysga ega bo'lmasa-da, ikkala moddada tovush tezligining tarqalish tezligi boshqacha bo'lib, xatolarga olib keladi va xato o'zgaradi. qoplamaning qalinligi bilan. Bundan tashqari, boshqacha.
