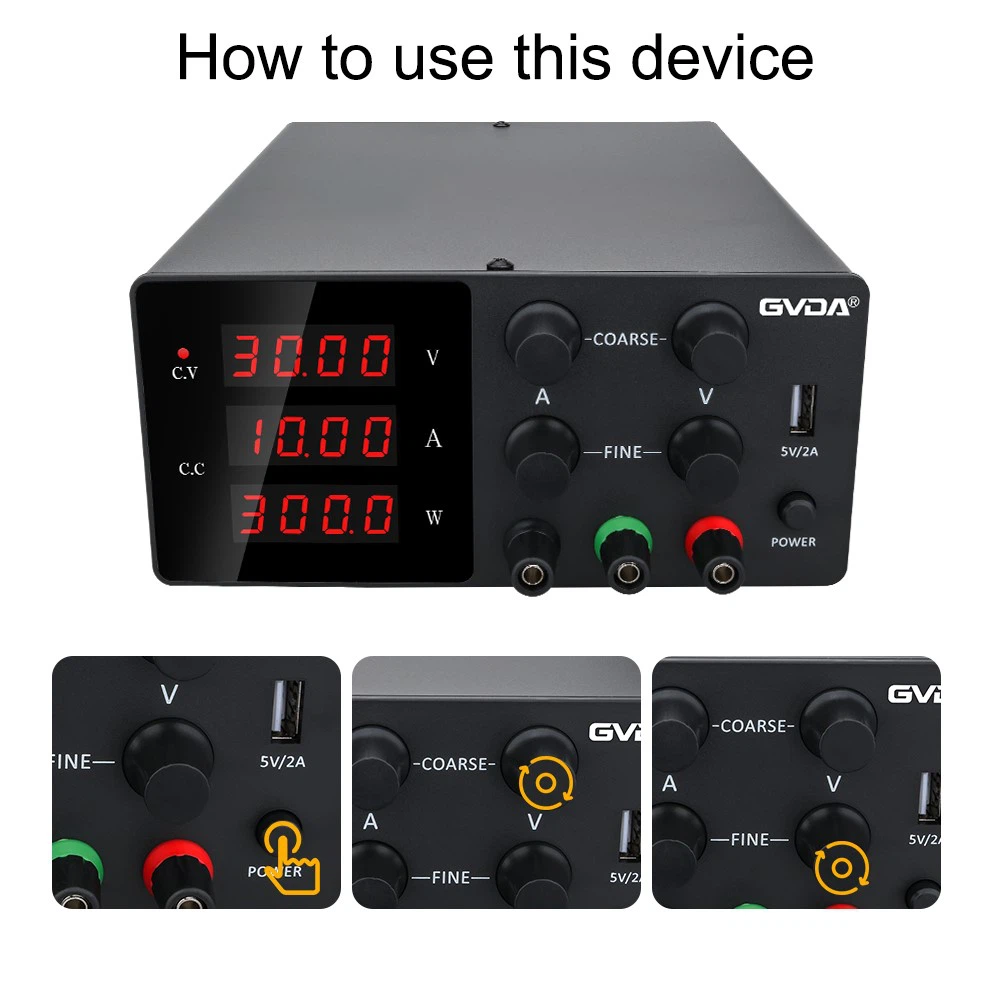

Chiziqli shahar quvvat manbai va kommutatsiya quvvat manbai o'rtasidagi farqni qanday ajratish mumkin
Chiziqli quvvat manbai
Chiziqli quvvat manbaining asosiy sxemasi quyidagicha:
Ya'ni, ~ 220V tarmoq SCR tomonidan boshqariladigan asosiy transformatordagi asosiy transformatorning faqat bir qismi. Chiqish kuchlanishi Uo yuqori bo'lsa, SCR o'tkazuvchanlik burchagi kattaroq bo'ladi, SCR tomonidan tarmoq kuchlanishining ko'p qismi "qo'yiladi" va shuning uchun transformatorning asosiy kuchlanishiga qo'shilgan kuchlanish, ya'ni Ui yuqori bo'ladi, bu albatta rektifikatsiya qilingan va filtrlangan chiqish voltaji. nisbatan yuqori.
Chiqish kuchlanishi Uo juda past bo'lsa, SCR o'tkazuvchanlik burchagi juda kichik, SCR "karta kesilgan" tomonidan tarmoq kuchlanishining katta qismi, faqat transformatorning asosiy qismiga juda past kuchlanish qo'shiladi, ya'ni Ui juda past, albatta, rektifikator filtrlangan chiqish kuchlanishi ham juda past.
Turli xil PWM integratsiyalangan chiplarida ishlatiladigan kommutatsiya quvvat manbaining joriy ishlab chiqarilishi, asosan, chiqish voltajining o'zgarishi oralig'idan kichik, chiqish oqimi dizayn nuqtai nazaridan barqarorroqdir.
Ammo PWM chipi deb ataladigan impuls kengligi modulyatori, chiqish kuchlanishi yuqori bo'lsa, chiqish oqimi kattaroq bo'ladi, quvvat manbai ichki kommutatsiya trubkasini yoqish vaqti uzoqroq va o'chirish vaqti qisqaroq:
Agar chiqish kuchlanishi va oqimi pasayishda davom etsa, boshqaruv pulsining talablari torayib boraveradi, lekin PWM davri javob bera olmasa, kontaktlarning zanglashiga olib kelishi mumkin, masalan:
Vaqti-vaqti bilan puls, portlash, elektr ta'minoti shovqin chiqaradi, dalgalanma va boshqalar ham katta bo'ladi, yomon elektr ishlashi, "past-end beqarorlik" deb ataladigan narsa, aslida sifatsiz mahsulotga aylandi. Ushbu muammoni hal qilish uchun kompaniyamiz yaxshiroq hal qilish uchun yangi texnik choralarni ko'radi (ko'proq tafsilotlar yo'q).
Chiziqli quvvat manbai va kommutatsiya quvvat manbalarini taqqoslash
1, chiziqli elektr ta'minotining aniqligi yaxshi (quvvat manbai 1-3 kattalik buyurtmalarini almashtirishdan ko'ra yaxshiroq), dalgalanma kichik, sozlash tezligi yaxshi, tashqi shovqin kichik, turli holatlar uchun qo'llanilishi mumkin.
2, chiziqli quvvat manbai quvvat qurilmalari chiziqli holatda ishlaydi, shuning uchun yo'qotish kommutatsiya quvvat manbaiga nisbatan nisbatan yuqori, kommutatsiya quvvat manbai samaradorligi yaxshiroqdir.
3, chiziqli quvvat manbai bilan solishtirganda kommutatsiya quvvat manbai hajmi kichik, lekin kommutatsiya quvvat manbai elektr tarmog'ining ifloslanishi va amplituda shovqini muammosiga ega.
4 Kommutatsiya quvvat manbai yuqori kuchlanish va yuqori tokning chiqishida 0-sozlanishi doimiy ravishda sozlanishi mumkin boʻlgan kuchlanish uchun mos emas, lekin radiatsiya shovqini boʻlmagan hollarda qattiq chiqish yoki nisbatan qattiq chiqish uchun mos keladi. juda talabchan.
5, chiziqli quvvat manbaiga texnik xizmat ko'rsatish nisbatan oson. Ta'mirlashda ba'zi qiyinchiliklarga olib keladigan zich komponentlar tufayli quvvat manbaini almashtirish. Bundan tashqari, sxema chiziqli elektr ta'minotidan juda farq qilganligi sababli, texnik xizmat ko'rsatuvchi xodimlarning texnik sifati ish holatining turli nuqtalarida sxemani kuzatish uchun yuqori darajadagi osiloskopni talab qiladi.
