Chiziqdagi nosozlik nuqtalarini tekshirish uchun raqamli multimetrdan qanday foydalanish kerak
1. Tashqi ko'rinishni tekshirish.
Haroratning ko'tarilishi juda yuqori yoki yo'qligini bilish uchun siz qo'llaringiz bilan batareya, rezistor, tranzistor va o'rnatilgan blokga tegishingiz mumkin. Agar yangi o'rnatilgan batareya qizib ketsa, kontaktlarning zanglashiga olib kelishi mumkin. Bunga qo'shimcha ravishda, kontaktlarning zanglashiga olib tashlash, desoldering, mexanik shikastlanish va boshqalar uchun ham kuzatilishi kerak.
2. To‘lqin shakli tahlili.
Elektron osiloskopdan foydalanib, kontaktlarning zanglashiga olib keladigan har bir asosiy nuqtasining kuchlanish to'lqin shaklini, amplitudasini, davrini (chastotasini) va hokazolarni kuzating.
Misol uchun, agar siz soat osilatori tebranishni boshlayaptimi yoki yo'qligini tekshirib ko'rsangiz, osilatorning chiqishi bo'lmasa, bu ichki inverter buzilganligini yoki tashqi komponentning ochiq tutashuvi bo'lishi mumkinligini anglatadi.
3. Komponent parametrlarini o'lchash.
Nosozliklar oralig'idagi komponentlar uchun onlayn yoki oflayn o'lchovlarni o'tkazing va parametr qiymatlarini tahlil qiling. Qarshilikni onlayn o'lchashda unga parallel ravishda ulangan komponentlarning ta'sirini hisobga olish kerak.
4. Yashirin muammolarni bartaraf etish.
Yashirin nosozlik paydo bo'ladigan va yo'qolgan nosozlikni anglatadi va asbob ba'zan yaxshi va yomon. Ushbu turdagi nosozliklar nisbatan murakkab bo'lib, umumiy sabablarga zaif lehim birikmalari, bo'sh bo'g'inlar, bo'sh konnektorlar, uzatish kalitining yomon aloqasi, beqaror komponent ishlashi va simlarning uzluksiz uzilishi kiradi. Bundan tashqari, u ba'zi tashqi omillarni ham o'z ichiga oladi. Masalan, atrof-muhit harorati juda yuqori, namlik juda yuqori yoki yaqin atrofda vaqti-vaqti bilan kuchli shovqin signallari mavjud va hokazo.
5. Barcha darajadagi ish kuchlanishini aniqlang.
Har bir nuqtada ish kuchlanishini aniqlang va uni normal qiymat bilan solishtiring.
Avvalo, mos yozuvlar kuchlanishining aniqligini ta'minlash kerak. O'lchash va taqqoslash uchun bir xil modeldagi yoki shunga o'xshash raqamli multimetrdan foydalanish yaxshidir.
Faqat qiymatlarni o'lchang va solishtiring. Multimetrni o'lchash usuli nosozliklarni aniqlash uchun kontaktlarning zanglashiga olib keladigan kuchlanish, oqim va qarshilik qiymatlarini o'lchash uchun multimetrdan foydalanish usulini bildiradi.

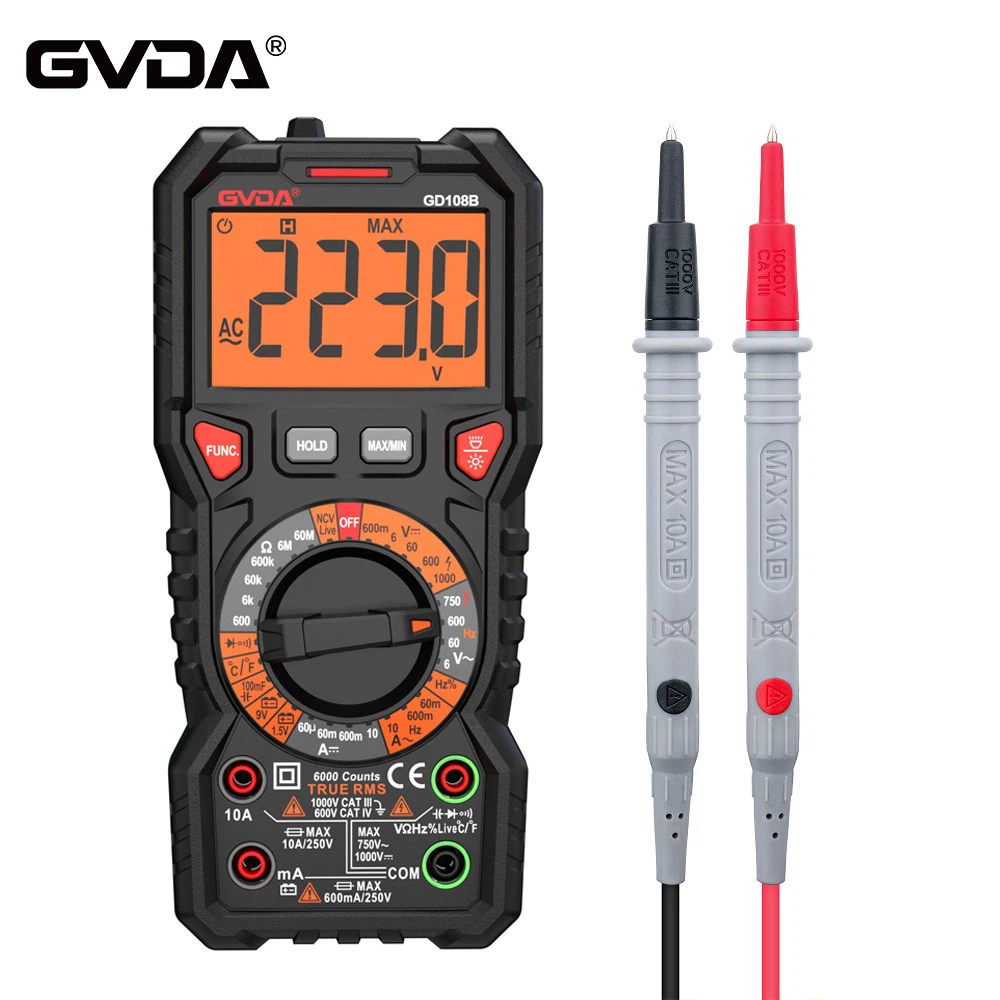

Multimetr, shuningdek, multipleks o'lchagich, multimetr, uch maqsadli o'lchagich, multimetr va boshqalar sifatida tanilgan, quvvat elektronikasi va boshqa bo'limlarda ajralmas o'lchov vositasidir. Uning asosiy maqsadi sifatida odatda kuchlanish, oqim va qarshilikni o'lchash uchun ishlatiladi. Ko'rsatish rejimlariga ko'ra multimetrlar analog multimetrlarga va raqamli multimetrlarga bo'linadi. Bu ko'p funktsiyali, ko'p diapazonli o'lchash asbobidir. Odatda, multimetr doimiy tokni, doimiy kuchlanishni, AC oqimini, AC kuchlanishini, qarshilik va ovoz darajasini o'lchashi mumkin. Ba'zilar o'zgaruvchan tokni, sig'imni, indüktansni va yarim o'tkazgichni ham o'lchashlari mumkin. Ba'zi parametrlar (masalan, ) va boshqalar.
