Multimetr bilan uch fazali elektr fazasining yo'qolishini qanday o'lchash mumkin
Uch fazali elektr fazasini yo'qotish uch fazali liniyalarning bir yoki ikkitasida kuchlanish yo'qligini anglatadi. Foydalanuvchi elektr energiyasidan foydalanganda, agar faqat bitta fazali sim olinsa va bu fazali sim fazadan tashqarida bo'lsa, foydalanuvchi uchida elektr uzilishi bo'ladi. Agar u uch fazali elektr jihozlari bo'lsa, u bir faza yo'qolganidan keyin ham foydalanish mumkin, lekin u kuchlanishning beqarorligini keltirib chiqaradi, bu to'satdan ko'tarilishi yoki tushishi oson.
Uch fazali elektr fazasining yo'qolishi, multimetr bilan o'lchash usuli

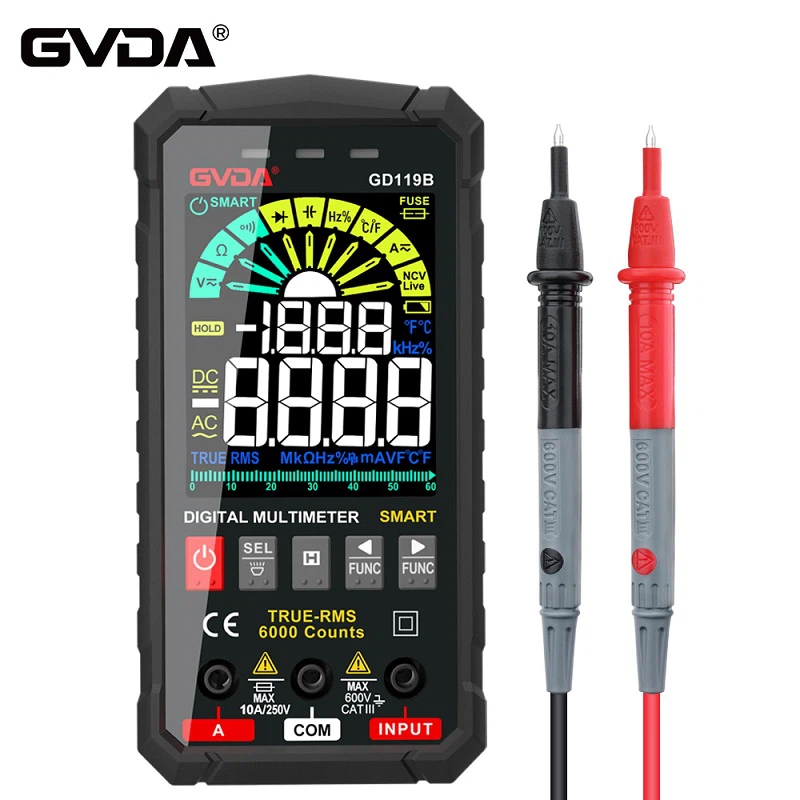

Faza yo'qolishini o'lchash uchun multimetr
Uch fazali elektrda faza chizig'ining erga va neytral chiziqqa kuchlanishi 220V ni tashkil qiladi. Uch fazali simlar va tuproq yoki neytral sim o'rtasidagi kuchlanishni ketma-ketlikda o'lchash uchun multimetrning kuchlanish faylidan foydalaning. Oddiy sharoitlarda u taxminan 220 V bo'lishi kerak. Agar kuchlanish 0 yoki juda past bo'lsa, bu faza chizig'ining fazadan tashqarida ekanligini isbotlaydi.
Fazali chiziqlar orasidagi kuchlanish taxminan 380V bo'lishi kerak. AB, AC va BC orasidagi kuchlanishni navbat bilan o'lchang. Agar kuchlanish 380V dan ancha past bo'lsa, bu o'lchangan ikki fazadan kamida bittasi fazadan tashqarida ekanligini isbotlaydi.
Misol uchun, agar AB tomonidan o'lchangan kuchlanish past bo'lsa, bu A va B ikkita fazadan kamida bittasi fazadan tashqarida ekanligini isbotlaydi. Keyin BC ni o'lchang, agar kuchlanish normal bo'lsa, bu A fazasi yo'qligini isbotlaydi.
Multimetr bilan doimiy oqimni o'lchash uchun ehtiyot choralari
1. Mexanik nolni sozlashni amalga oshiring.
2. Tegishli diapazonni tanlang.
3. Tokni o'lchash uchun multimetr tok blokidan foydalanganda multimetrni sinov sxemasida ketma-ket ulash kerak, chunki faqat ketma-ket ulanishi ampermetrdan o'tadigan oqimni tekshirilayotgan tarmoq zanjirining oqimi bilan bir xil qilishi mumkin. O'lchashda sinovdan o'tkazilayotgan filialni uzib qo'yish kerak, multimetrning qizil va qora sinov simlari yorgan ajratilgan ikkita nuqta o'rtasida ketma-ket ulanishi kerak. Joriy o'lchagichni yorgan sinov sxemasiga parallel ravishda ulash mumkinligiga alohida e'tibor qaratish lozim, bu juda xavfli va multimetrni osongina yoqib yuborishi mumkin.
4. O'lchangan elektr tokining polaritesiga e'tibor bering.
5. Tarozi va ko‘rsatkichlardan to‘g‘ri foydalanish.
6. 2,5A doimiy oqim diapazoni tanlanganda, multimetrning qizil qalami 2,5A o'lchash uyasiga kiritilishi kerak va diapazonni o'zgartirish tugmasi doimiy oqim diapazonining istalgan diapazoniga joylashtirilishi mumkin.
7. Agar yorgan tomonidan o'lchangan doimiy oqim 2,5A dan katta bo'lsa, 2,5A tishli 5A tishli uzatilishi mumkin. Usul juda oddiy, foydalanuvchi 0.24 ohm rezistorni "2,5A" raz'em va qora sinov o'tkazgich raz'yomi o'rtasida ulashi mumkin, shunda tishli uzatma 5A oqimli uzatmaga aylanadi. Ulangan 0.24A rezistor 2 Vt dan yuqori simga o‘ralgan rezistor bo‘lishi kerak. Agar quvvat juda kichik bo'lsa, u yonib ketadi.
