Infraqizil termometrning printsipial tuzilishi
O'lchanadigan ob'ektdan olingan infraqizil yorug'lik detektordagi filtr orqali linza orqali fokuslanadi. Integralning o'lchangan ob'ekt radiatsiya zichligi orqali detektor, haroratga mutanosib ravishda oqim yoki kuchlanish signalini ishlab chiqaradi, bundan keyin ulangan elektr komponentlarida, harorat signalining linearizatsiyasi, to'g'rilashning emissivlik mintaqasi va standart chiqish signaliga aylantiriladi.

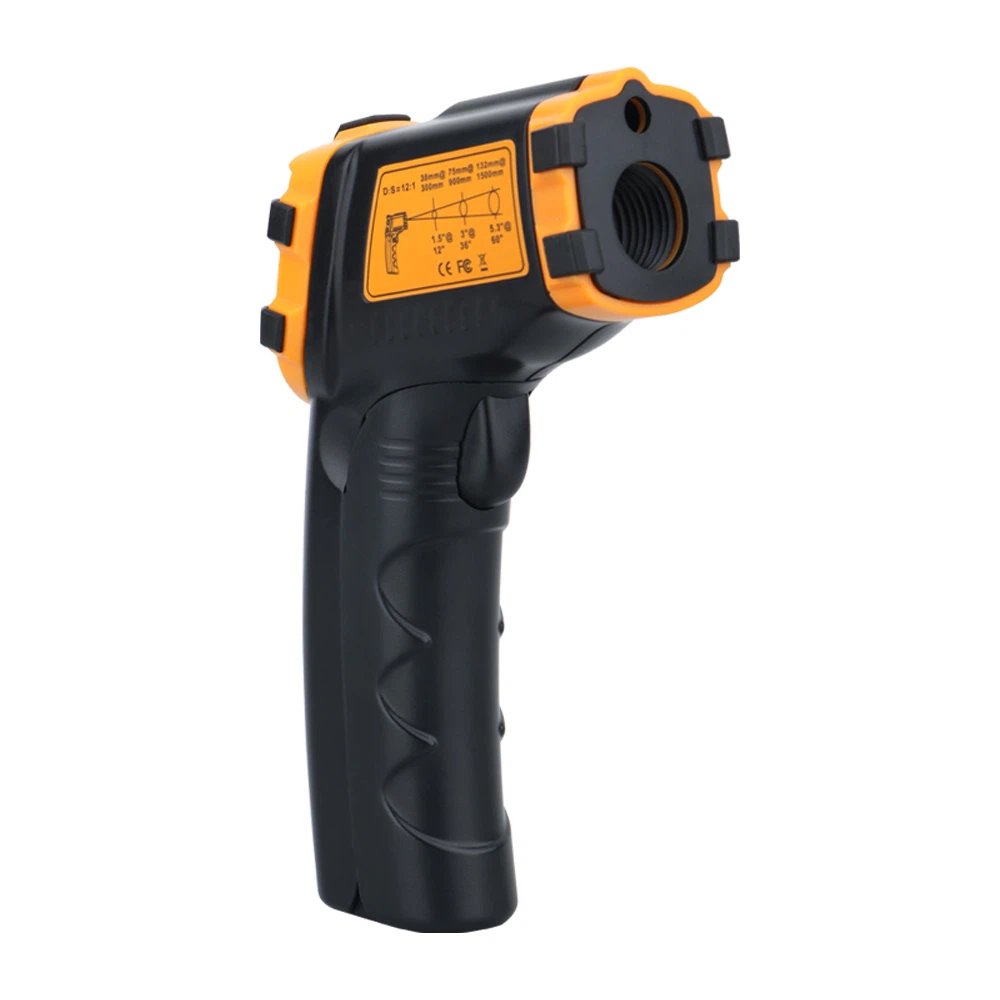

Asosan, portativ pirometr va sobit pirometrning ikki turi mavjud, shuning uchun turli o'lchov nuqtalari uchun to'g'ri infraqizil pirometrni tanlashda quyidagi xususiyatlar asosiy bo'ladi:
1. Ko'rish
Ko'rish bu rolga ega, pirometr blokni o'lchashni anglatadi yoki o'lchov nuqtasini ko'rish mumkin, o'lchangan ob'ektning katta maydoni ko'pincha ko'rinmaydi. Kichkina o'lchangan ob'ektda va uzoqroq o'lchash masofasida asboblar paneli shkalasi yoki lazer ko'rsatish nuqtasi bo'lgan linza shaklida ko'rish tavsiya etiladi.
2, ob'ektiv
Pirometrning o'lchangan nuqtasini aniqlash uchun ob'ektiv katta ob'ektlar uchun, odatda pirometrning doimiy fokus uzunligi bilan etarli bo'lishi mumkin. Biroq, fokus nuqtasidan uzoqda joylashgan o'lchov masofasida, o'lchov nuqtasining chetining tasviri aniq bo'lmaydi. Shu sababli, kattalashtirish linzalaridan foydalanish yaxshiroqdir, berilgan masshtab oralig'ida pirometr masofani o'lchash uchun sozlanishi mumkin, * yangi pirometr kattalashtirish bilan almashtiriladigan linzalar, yaqin linzalar va uzoq linzalar kalibrlash tekshiruvisiz almashtirilishi mumkin.
3, sensor, ya'ni spektral qabul qiluvchi
Harorat to'lqin uzunligiga teskari proportsionaldir. Ob'ektning past haroratida sezgir sensorning uzun to'lqinli spektral mintaqasi (termal plyonka sensori yoki termoelektrik sensor) juda mos keladi, yuqori haroratlarda germaniy, kremniy, indiy - galiy va boshqa ta'sirlangan qisqa to'lqinli sezgirlikdan foydalanadi. fotoelektrik sensorning tarkibiy qismlari.
Spektral sezgirlikni tanlashda vodorod va karbonat angidrid uchun yutilish spektral chiziqlari ham hisobga olinadi. To'lqin uzunligining ma'lum bir diapazonida, ya'ni "atmosfera oynasi" deb ataladigan H2 va CO2 infraqizilga deyarli kirib boradi, shuning uchun atmosfera kontsentratsiyasining o'zgarishi ta'sirini istisno qilish uchun termometrning yorug'lik sezgirligi ushbu diapazonda bo'lishi kerak. yupqa plyonkalar yoki shishalarni o'lchash, shuningdek, ushbu materiallarning ma'lum bir to'lqin uzunligi ichida kirib borishi oson emasligini hisobga olish. Fon yorug'ligidan kelib chiqadigan o'lchov xatosini oldini olish uchun, tegishli foydalanish, faqat sensorning sirt haroratini olish uchun, metall bu jismoniy xususiyatga ega, to'lqin uzunligi pasayganda emissiya kuchayadi, tajriba va o'lchov haqida gapirish. metallning harorati, * qisqa o'lchov to'lqin uzunligining umumiy tanlovi.
