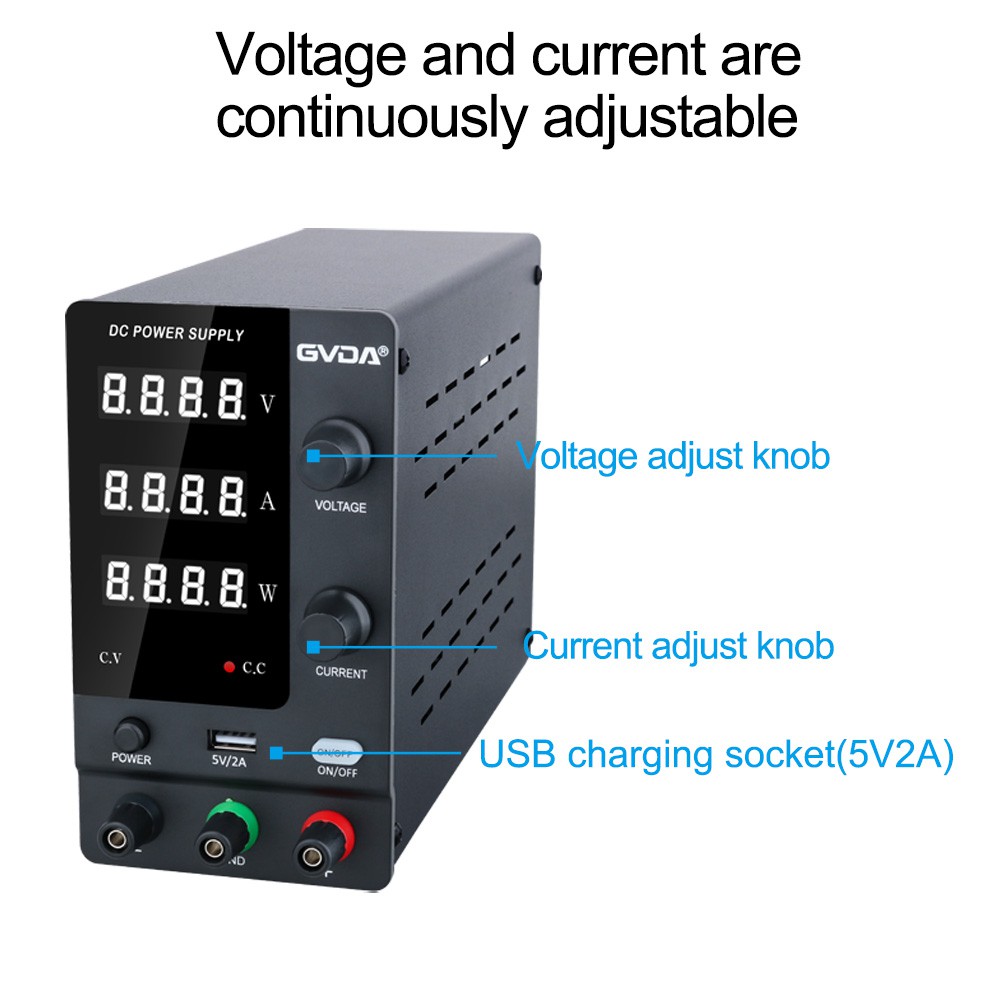

Stabillashtirilgan kuchlanishli elektr ta'minotini kommutatsiya qilish loyihasini muhokama qilish
Ushbu qismning vazifasi asosiy quvvat manbai qismida ishlatiladigan chipning harakatlantiruvchi kuchlanishini ta'minlash va uni mos yozuvlar kuchlanishi sifatida ishlatishdir.
Elektr ta'minoti barqaror doimiy quvvatni va 5V ni ta'minlaydi, uning asosiy vazifasi - komparator, dekoder va kodlovchini ta'minlash. Haydovchi kuchlanishi ortiqcha 5V. 1-rasm.
Elektr ta'minoti barqaror doimiy quvvat manbai ortiqcha 12V bilan ta'minlaydi va uning asosiy vazifasi 2803 uchun haydash kuchlanishini plyus 12V bilan ta'minlash va komparatorning mos yozuvlar kuchlanishini ta'minlashdir. 2-rasm.
Elektr ta'minoti asosan uch qismdan iborat: rektifikatsiya, filtrlash va kuchlanishni barqarorlashtirish va ba'zi funktsiyalari quyidagilardan iborat:
Ko'prik rektifikatori sxemasi:
U2 ning musbat yarim siklida a nuqtasining potentsiali b nuqtadan yuqori, D1 va D3 yoqiladi, D2 va D4 uziladi va oqim a terminalidan quvvat manbaining b terminaliga qaytadi. D1, RL va D3; U2 ning manfiy yarim siklida b nuqtasidagi potentsial a nuqtadagi potentsialdan yuqori, D2 va D3 yoqilgan, D1 va D3 uzilib qolgan va oqim quvvat manbaining b uchidan a oxirigacha qaytadi. D2, RL va D4 orqali. Yarim to'lqinli rektifikator sxemasi bilan solishtirganda, U2 va RL ning bir xil sharoitlarida chiqish oqimi va kuchlanish ikki barobar ortadi; joriy dalgalanma darajasi kamayadi; transformator
Ijobiy va salbiy yarim davrlarda oqadigan nosimmetrik oqimlar mavjud bo'lib, ular to'liq foydalaniladi va bitta magnitlanish muammosi yo'q, lekin to'rtta rektifikatsion diod talab qilinadi va sxema biroz murakkablashadi. To'liq to'lqinli to'g'rilash bilan solishtirganda, yana 2 ta rektifikator diodi ishlatilgan bo'lsa-da, teskari chidamli kuchlanish ikki baravar ko'payadi, transformatorning ikkilamchi bir burilish kamroq va umumiy xarajat to'liq to'lqinli rektifikator sxemasidan past bo'ladi.
Elektr ta'minoti barqaror doimiy quvvat manbai ortiqcha 12V bilan ta'minlaydi va uning asosiy vazifasi 2803 uchun haydash kuchlanishini plyus 12V bilan ta'minlash va komparatorning mos yozuvlar kuchlanishini ta'minlashdir. 2-rasm.
Elektr ta'minoti asosan uch qismdan iborat: rektifikatsiya, filtrlash va kuchlanishni barqarorlashtirish va ba'zi funktsiyalari quyidagilardan iborat:
Ko'prik rektifikatori sxemasi:
U2 ning musbat yarim siklida a nuqtasining potentsiali b nuqtadan yuqori, D1 va D3 yoqiladi, D2 va D4 uziladi va oqim a terminalidan quvvat manbaining b terminaliga qaytadi. D1, RL va D3; U2 ning manfiy yarim siklida b nuqtasidagi potentsial a nuqtadagi potentsialdan yuqori, D2 va D3 yoqilgan, D1 va D3 uzilib qolgan va oqim quvvat manbaining b uchidan a oxirigacha qaytadi. D2, RL va D4 orqali. Yarim to'lqinli rektifikator sxemasi bilan solishtirganda, U2 va RL ning bir xil sharoitlarida chiqish oqimi va kuchlanish ikki barobar ortadi; joriy dalgalanma darajasi kamayadi; transformator
Ijobiy va salbiy yarim davrlarda oqadigan nosimmetrik oqimlar mavjud bo'lib, ular to'liq foydalaniladi va bitta magnitlanish muammosi yo'q, lekin to'rtta rektifikatsion diod talab qilinadi va sxema biroz murakkablashadi. To'liq to'lqinli to'g'rilash bilan solishtirganda, yana 2 ta rektifikator diodi ishlatilgan bo'lsa-da, teskari chidamli kuchlanish ikki baravar ko'payadi, transformatorning ikkilamchi bir burilish kamroq va umumiy xarajat to'liq to'lqinli rektifikator sxemasidan past bo'ladi.
2 Asosiy quvvat manbaini loyihalash
Ushbu qism uch terminalli sozlanishi o'rnatilgan voltaj regulyatori orqali kuchlanishni sozlaydi. Potansiyometr R2 sozlanganda, kuchlanish qarshilikning qarshilik qiymati bilan o'zgaradi.
3 Himoya zanjiri qismining dizayni Himoya sxemasi dala effekti trubkasi funktsiyasini va uning ishlashini qabul qiladi
Ishlash printsipi quyidagicha: quvvat manbai chiqishi qisqa tutashganda, VT2 dala effektli tranzistorining eshik manbai teng potentsialga aylanadi va o'tkazadi va uning drenaj manbai VT1 sozlash tranzistorining asosiy oqimini kamaytirish uchun taqsimlaydi. sozlash tranzistorining o'tkazuvchanlik oqimi. Funktsiya, R2 - dala effektli tranzistor eshigining himoya qarshiligi. Dala effektli trubkani tanlashda o'tkazuvchanlik kuchlanishining pasayishi (drenaj va manba orasidagi kuchlanish) sozlash trubasining emitent birikmasining o'tkazuvchanlik kuchlanishining pasayishidan kichikroq bo'lishi kerak.
4 O'rni qo'zg'aysan qismining dizayni

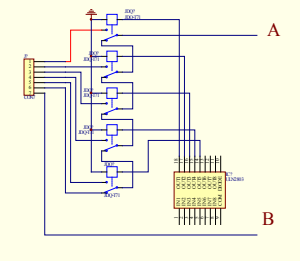

Ushbu qismning dizayni asosan o'rni maxsus funktsiyasidan foydalanadi: o'rni har ikki uchida kuchlanish mavjud bo'lganda, o'rni ochiladi, aks holda o'rni o'chiriladi. O'rnimizni 2803 chipi boshqaradi, 3-rasmda ko'rsatilganidek, A va B ning ikkala uchi rektifikator qismiga, 2803 ning kirish terminali esa dekodlash qismiga ulanganligini ko'rish mumkin. Dekodlash signali 2803 ga uzatilganda, u bu uchining chiqishi yuqori darajada ekanligini va bu uchiga ulangan o'rni yoqilganligini, ya'ni rol o'ynash uchun transformatorning birinchi vitesiga ulanganligini hukm qiladi. siljish.
