Pointer tipidagi multimetr va raqamli multimetr o'rtasidagi strukturaviy xususiyatlardagi farqlar
Ko'rsatkichli multimetr va raqamli multimetrning strukturaviy xususiyatlariga kelsak, ko'rsatgich tipidagi multimetrning strukturaviy tarkibi, ko'pincha ishlatiladigan ko'rsatgich tipidagi multimetr nima, raqamli multimetrning strukturaviy tarkibi va xususiyatlari, keng tarqalgan raqamli multimetr modellari va boshqalar.
1, Pointer tipidagi multimetrning strukturaviy xususiyatlari
Ko'rsatkich turi multimetri o'lchov qiymatlarini ko'rsatish uchun ko'rsatgichlardan foydalanadigan multimetrdir. Bu qarshilik, doimiy kuchlanish, AC kuchlanish, shahar oqimi, tranzistor kuchaytirilishi va desibel qiymatlarini o'lchash uchun ishlatilishi mumkin bo'lgan analog displey multimetridir.
1. Pointer multimetrining strukturaviy tarkibi
Odatda hisoblagich boshi, terish, korpus, qalam, uzatish kaliti, sozlash komponentlari, batareya, rektifikator va qarshilikdan iborat. Hisoblagich boshi sifatida odatda yuqori ichki qarshilik va sezgirlikka ega magnitoelektrik mikro amperli DC ampermetr ishlatiladi. Bu multimetrning asosiy komponenti bo'lib, ko'rsatgich, magnit sxema tizimi, burilish tizimi va terishdan iborat; Kadrlar turli belgilar, R masshtab va raqamli qiymatlar bilan chop etiladi.
Multimetrdan foydalanishdan oldin, terishdagi turli xil belgilar va harflarning ma'nolarini va har bir o'lchovni o'qish usulini to'g'ri tushunish kerak.
Konvertatsiya kaliti geodezik element va diapazonni tanlash uchun ishlatiladi. Ko'pgina multimetrlarda faqat bitta konversiya kaliti mavjud, 500 tipidagi multimetr esa sinov elementi va diapazonini tanlash uchun ikkita konversiya kalitidan foydalanadi.
Ko‘rsatkich harakatsiz bo‘lganda uning o‘rnini rostlash uchun o‘lchagich markazidagi “-” # shaklidagi mexanik sozlash komponentidan foydalaning (ya’ni ko‘rsatgich siferblatgichning chap tomonidagi “0” da bo‘lishi kerak. statsionar). Nolinchi sozlash tugmasi faqat hisoblagichning qarshiligini o'lchashda qo'llaniladi.
Multimetrda ikkita prob bor, biri qora prob bo'lib, u multimetrning "bir" uchi rozetkasiga ulangan (qarshilik oralig'ida bo'lsa, u hisoblagich ichidagi batareyaning musbat qutbiga ulangan); Ikkinchisi qizil zond bo'lib, u multimetrning "plyus" uchiga ulangan va teshikka o'ralgan (qarshilik oralig'ida u hisoblagich ichidagi elektr idishining salbiy elektrodiga, 2500V kuchlanish terminaliga ulangan) rozetka va 5A oqim terminali rozetkasi).
2. Ko'p ishlatiladigan ko'rsatkichli turdagi multimetr
Ko'p ishlatiladigan ko'rsatkichli multimetr MF-LO turi, MF-30 turi va MF-35 turini o'z ichiga oladi. MF-47, MF-50 va 500 kabi turli xil turlari mavjud.

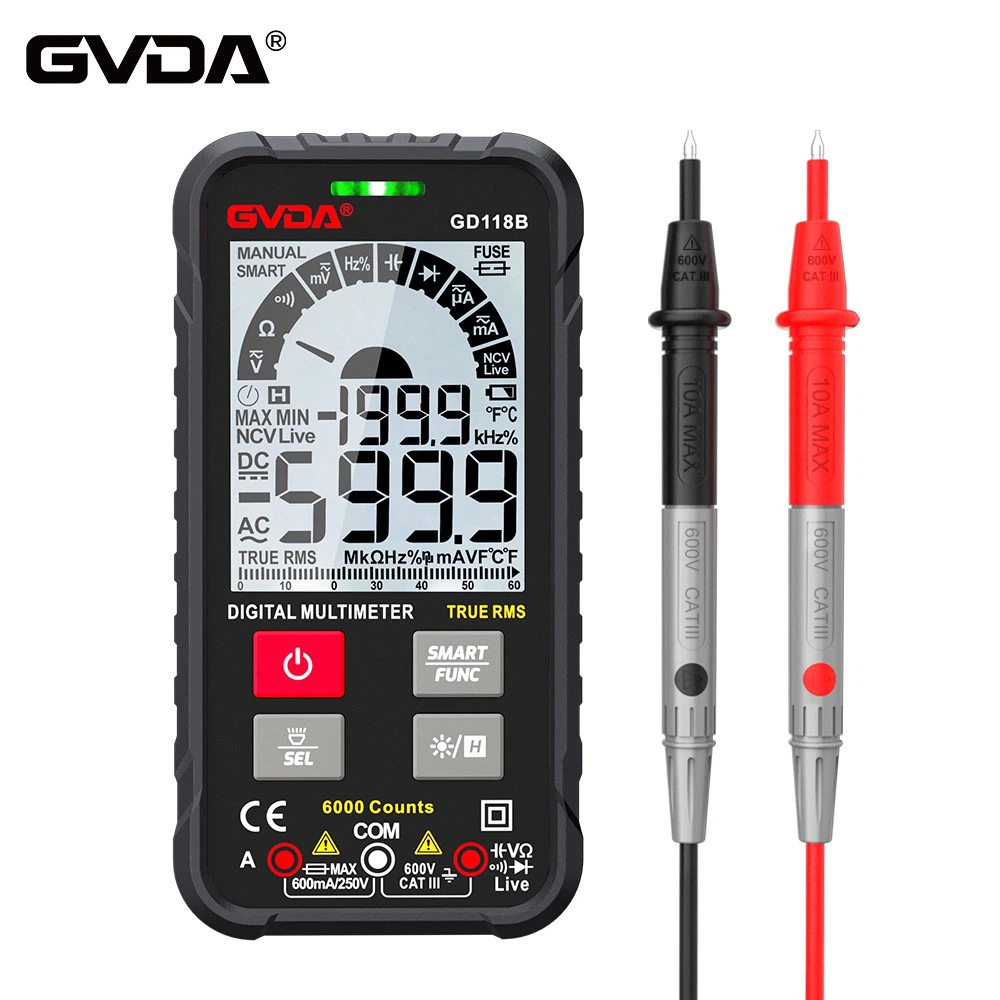

2, Raqamli multimetrlarning strukturaviy xususiyatlari
Raqamli multimetr suyuq kristall displeyni (LCD yoki LED) raqamli displeyni qabul qiladi,
O'lchangan qiymatlarni ko'rsatish uchun ishlatiladigan multimetr intuitiv displey va yuqori aniqlik afzalliklariga ega.
1. Raqamli multimetrning strukturaviy tarkibi. Kimdan: Elektrchi Tianxia
Odatda displey, displey drayveri sxemasi, ikkita integral analog-raqamli (A/D) konvertor, AC-DC konvertatsiya qilish davri, konversiya kaliti, qalam, rozetka, quvvat kaliti, turli sinov sxemalari va himoya sxemalaridan iborat.
Displey odatda LCD displeyni qabul qiladi, portativ raqamli multimetr asosan uch yarim raqamli LCD displeydan foydalanadi va ish stoli raqamli multimetri asosan besh yarim raqamli LCD displeydan foydalanadi.
Displey drayveri sxemasi va ikkita integral A / D konvertori odatda har bir sinov davri tomonidan yuborilgan analog signallarni raqamli signallarga aylantiradigan va o'lchangan qiymatlarni ko'rsatish uchun LCD displeyni to'g'ridan-to'g'ri boshqaradigan maxsus integral mikrosxemalardan foydalanadi.
