Qisqich Ampermetrning ishlash printsipini uning ichki tuzilishidan tahlil qilish

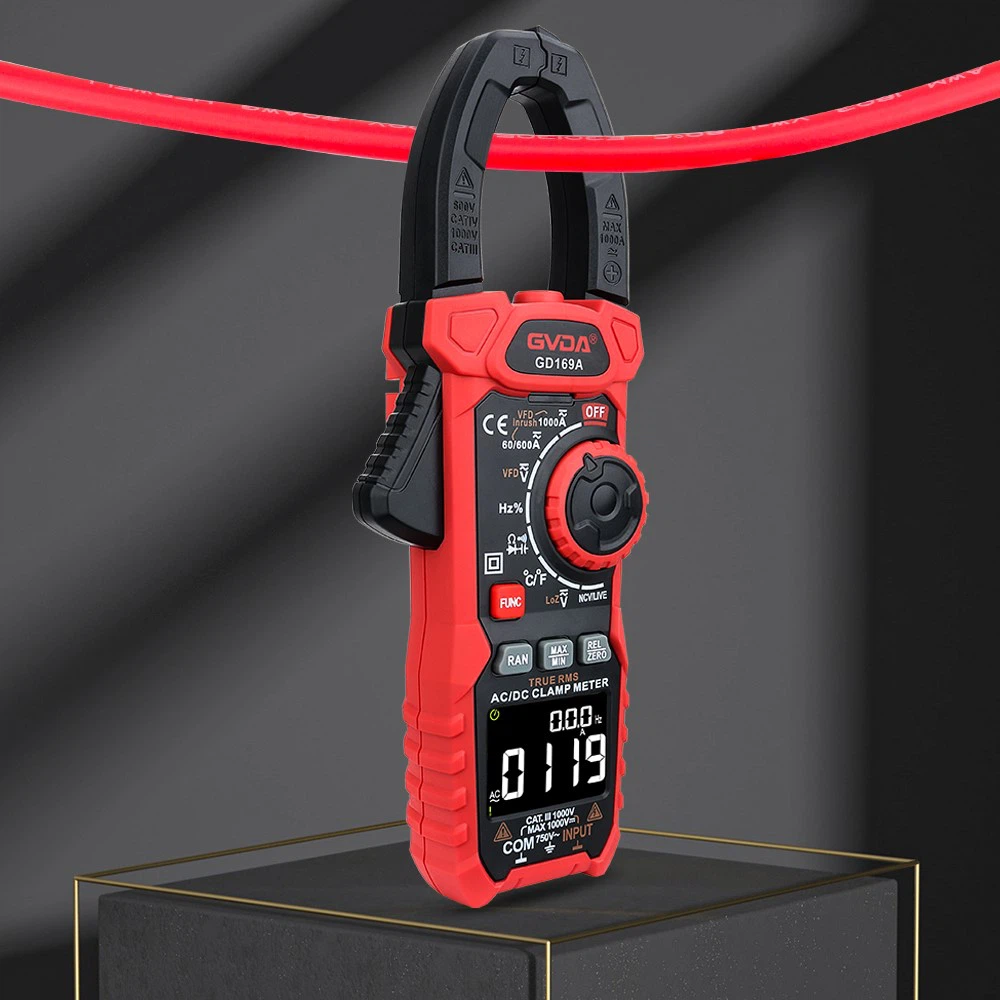

Qisqich o'lchagich asosan elektromagnit ampermetr va o'tkazgichli oqim transformatoridan iborat. O'tkazgichli oqim transformatorining ikkilamchi o'rashi temir yadroga o'ralgan va o'zgaruvchan tok ampermetri bilan bog'langan. Uning birlamchi sargisi transformatorning markazidan o'tuvchi o'lchangan o'tkazgichdir. Oqimni o'lchashda kalitni bosing, jag'ni oching va o'lchangan oqim o'tkazgichni o'tkazgichli oqim transformatorining o'rtasiga qo'ying. O'lchangan o'tkazgichda o'zgaruvchan oqim mavjud bo'lganda, o'zgaruvchan tokning magnit oqimi transformatorning ikkilamchi o'rashida oqimni keltirib chiqaradi. Ushbu oqim elektromagnit ampermetrning bobidan o'tib, ko'rsatgichning burilishiga olib keladi va terish shkalasida o'lchangan oqim qiymatini ko'rsatadi. Qisqich Ampermetr sinovdan o'tkazilayotgan sxemaga ketma-ket ulanishi kerak.
Haqiqiy ishda, kontaktlarning zanglashiga olib tashlash noqulay bo'lishi aniq. Qisqich ampermetr - kontaktlarning zanglashiga olib kelmasdan, kontaktlarning zanglashiga olib keladigan AC oqimini to'g'ridan-to'g'ri o'lchashi mumkin bo'lgan portativ asbob. Elektr ta'minotida foydalanish juda qulay va keng qo'llaniladi.
Qisqich turi o'lchagich tugmasi aslida diapazonni tanlash tugmasi bo'lib, kalitning vazifasi transformator yadrosining harakatlanuvchi qismini o'lchagan simga mahkamlash uchun ochish va yopishdir.
Qisqich ampermetrdan foydalanish bo'yicha ehtiyot choralari quyidagilardan iborat:
(1) Qisqich turi o'lchagich bilan o'lchashdan oldin, ampermetrni nolga o'rnating. Jag'larning ochilishi va yopilishini tekshirib ko'ring, jag'larning harakatlanuvchi qismlari erkin ochilishi va yopilishi, har ikki tomondagi jag'larning bo'g'in yuzalari yaqin aloqada bo'lishi kerak. O'lchashda magnit oqimning oqishini kamaytirish va o'lchov aniqligini yaxshilash uchun jag'larning mahkam bog'langanligini ta'minlash kerak. Qisqichli turdagi o'lchagichlar
(2) O'lchashda o'lchov xatosini kamaytirish uchun o'lchangan simni qisqichning markaziy holatiga qo'yish kerak. O'lchov xatosini kamaytirish uchun o'lchov vaqtida ko'rsatgich o'rta shkaladan oshib ketishi uchun diapazonni tanlash tugmasi tegishli joyga joylashtirilishi kerak. Agar o'lchangan kontaktlarning zanglashiga olib kelishi oldindan ma'lum bo'lmasa, diapazonni tanlash tugmasi birinchi navbatda yuqori vitesga joylashtirilishi mumkin, so'ngra ko'rsatgichning egilishi asosida tegishli holatga o'rnatilishi mumkin.
(3) Tekshirilayotgan kontaktlarning zanglashiga olib keladigan oqimi juda kichik bo'lsa ham, ko'rsatgichning og'ish burchagi past diapazon oralig'ida katta bo'lmasa ham, o'lchov aniqligini oshirish uchun o'lchanayotgan oqim simini o'rash mumkin. o'lchashdan oldin bir necha burilish uchun qisqich qismining temir yadro ustuni. Haqiqiy o'lchangan oqim qiymati qisqichga kiritilgan simlar sonini ko'rsatgich tomonidan ko'rsatilgan simlar soniga bo'lish orqali olinadi.
(4) Qisqich turi o'lchagich ishlatilmaganda, keyingi foydalanishda asbobni tasodifan shikastlamaslik uchun diapazonni tanlash tugmasi yuqori diapazonga aylantirilishi kerak. Jag'larda yog 'qoralari va qoldiqlari bo'lsa, ularni hal qiluvchi bilan tozalash kerak; Agar zang dog'lari bo'lsa, ularni muloyimlik bilan artib tashlash kerak
