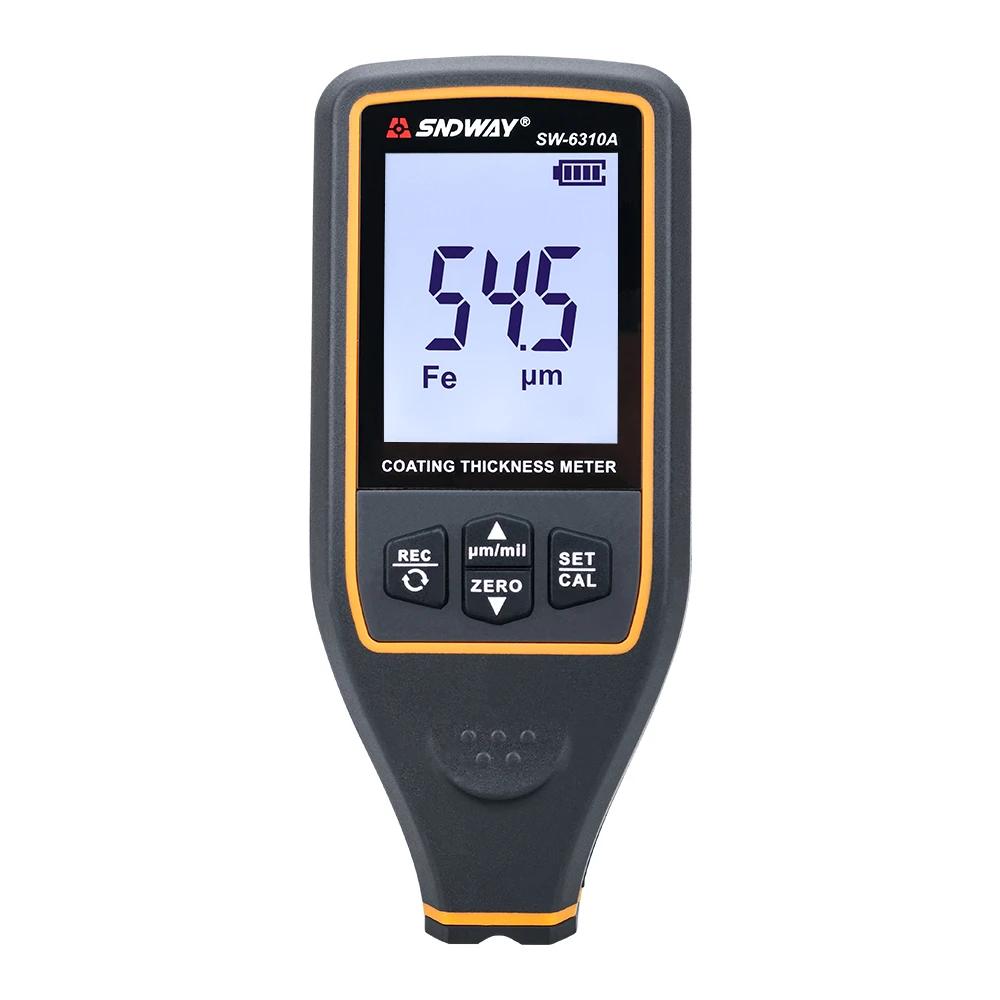

Qoplama qalinligi o'lchagichining ishlash printsipi haqida
Texnologiyaning rivojlanishi bilan, ayniqsa, so'nggi yillarda mikrokompyuter texnologiyasi joriy etilgandan so'ng, magnit usul va eddy tok usuli yordamida qalinligi o'lchagich miniatyura, razvedka, ko'p funktsiyali, yuqori aniqlik va amaliylik qadami yo'nalishida katta qadam tashladi. O'lchovning ruxsati 0.1 mikronga yetdi va aniqlik 1 foizga yetishi mumkin, bu juda yaxshilandi. U keng qo'llanilishi, keng o'lchov diapazoni, qulay ishlashi va arzon narxiga ega. Bu sanoat va ilmiy tadqiqotlarda eng ko'p qo'llaniladigan qalinlik o'lchash asbobidir.
Buzilmaydigan usul qoplamaga ham, substratga ham zarar etkazmaydi, aniqlash tezligi tez va katta miqdordagi tekshirish ishlari iqtisodiy jihatdan amalga oshirilishi mumkin. O'lchov printsiplari va asboblari
1. Magnit tortish kuchi va qalinligi o'lchagichni o'lchash printsipi * Magnit (zond) va magnit o'tkazuvchan po'lat o'rtasidagi tortishish kuchining kattaligi ular orasidagi masofaga, ya'ni qoplama qalinligiga proportsionaldir. Qalinligi o'lchagichni yaratish uchun ushbu printsipdan foydalanib, qoplama va substrat o'rtasidagi magnit o'tkazuvchanlik farqi etarlicha katta bo'lsa, uni o'lchash mumkin. Ko'pgina sanoat mahsulotlari shtamplangan va konstruktiv po'latdan va issiq va sovuq haddelenmiş qatlamdan shakllanganligini hisobga olsak, magnit qalinlik o'lchagichlari eng ko'p qo'llaniladi. Qalinligi o'lchagichning asosiy tuzilishi magnit po'latdan, o'rni kamonidan, shkaladan va o'z-o'zini to'xtatish mexanizmidan iborat. Magnit va o'lchanadigan ob'ekt tortilgandan so'ng, o'lchash bulog'i asta-sekin uzayadi va tortish kuchi asta-sekin ortadi. Agar tortish kuchi assimilyatsiya kuchidan faqat kattaroq bo'lsa, qoplamaning qalinligi magnit po'latni ajratish momentidagi tortish kuchini qayd etish orqali olinishi mumkin. Yangi mahsulotlar ushbu jurnalni yozish jarayonini avtomatlashtirishi mumkin. Turli xil modellar turli diapazonlarga va tegishli holatlarga ega.
Asbob oddiy ishlashi, mustahkamligi, elektr ta'minotining yo'qligi, o'lchashdan oldin kalibrlashning yo'qligi va past narxga ega bo'lib, uni ustaxonalarda joyida sifat nazorati uchun ideal qiladi.
2. Magnit induksiyani o'lchash printsipi Magnit induksiya printsipidan foydalanganda qoplamaning qalinligi probdan ferromagnit bo'lmagan qoplama orqali ferromagnit substratga oqib tushadigan magnit oqimning kattaligi bilan o'lchanadi. Tegishli magnit qarshilikning kattaligi qoplamaning qalinligini ko'rsatish uchun ham o'lchanishi mumkin. Qoplama qanchalik qalinroq bo'lsa, magnit qarshilik qanchalik baland bo'lsa va magnit oqimi past bo'ladi. Magnit induksiya printsipidan foydalangan holda qalinligi o'lchagich, printsipial jihatdan, magnit o'tkazuvchan substratdagi magnit bo'lmagan o'tkazuvchan qoplamaning qalinligiga ega bo'lishi mumkin. Odatda, substratning magnit o'tkazuvchanligi 500 dan yuqori bo'lishi talab qilinadi. Agar qoplama materiali ham magnit bo'lsa, u asosiy materialdan o'tkazuvchanlikning etarlicha katta farqini talab qiladi (masalan, po'latga nikel qoplamasi). Yumshoq yadroli lasanli zond sinovdan o'tkaziladigan namunaga qo'yilganda, asbob avtomatik ravishda sinov oqimi yoki sinov signalini chiqaradi. Dastlabki mahsulotlar signalni kuchaytiradigan va keyin qoplamaning qalinligini ko'rsatadigan indüksiyalangan elektromotor kuchning kattaligini o'lchash uchun ko'rsatkich o'lchagichlardan foydalangan. So'nggi yillarda sxemani loyihalashda chastotani barqarorlashtirish, fazani blokirovka qilish va haroratni qoplash kabi yangi texnologiyalar joriy etildi va o'lchov signali magnit qarshilik bilan modulyatsiya qilinadi. Loyihalashtirilgan integral sxema ham qabul qilindi va mikrokompyuter joriy etildi, bu o'lchov aniqligi va takrorlanishini sezilarli darajada yaxshiladi (deyarli kattalik tartibi). Zamonaviy magnit induksiya qalinligi o'lchagichlarining o'lchamlari 0,1 um ga, ruxsat etilgan xatolik 1 foizga va diapazon 10 mm ga yetishi mumkin. Magnit printsipi qalinligi o'lchagichi po'lat yuzasida bo'yoq qatlamini, chinni va emalning himoya qatlamini, plastmassa va kauchuk qoplamasini, turli xil rangli metall qoplamalarni, shu jumladan nikel-xromni va turli xil korroziyaga qarshi qatlamlarni o'lchash uchun ishlatilishi mumkin. . Kimyo va neft sanoati uchun qoplamalar. .
3. Eddy oqimini o'lchash printsipi
Yuqori chastotali o'zgaruvchan tok signali prob bobinida elektromagnit maydon hosil qiladi, bu prob o'tkazgichga yaqinlashganda probda girdab oqimlarini hosil qiladi. Prob o'tkazuvchi substratga qanchalik yaqin bo'lsa, girdab oqimlari shunchalik katta bo'ladi va aks ettirilgan impedans shunchalik katta bo'ladi. Ushbu teskari aloqa effekti prob va o'tkazgich substrat orasidagi masofani, ya'ni Supero'tkazuvchilar substratdagi o'tkazmaydigan qoplamaning qalinligini tavsiflaydi. Ushbu problar ferromagnit bo'lmagan metall tagliklarda qoplama qalinligini o'lchash uchun mo'ljallanganligi sababli ular ko'pincha magnit bo'lmagan problar deb ataladi. Magnit bo'lmagan problar platina-nikel qotishmalari yoki boshqa yangi materiallar kabi bobin yadrosi uchun yuqori chastotali materiallardan foydalanadi. Magnit induksiya printsipi bilan taqqoslaganda, asosiy farq shundaki, prob boshqacha, signal chastotasi boshqacha va signalning o'lchami va nisbati boshqacha. Magnit induksiya qalinligi o'lchagichi kabi, girdob oqimining qalinligi o'lchagich ham 0,1um yuqori aniqlikka, ruxsat etilgan xatolik 1 foizga va 10 mm diapazonga erishadi. Girdapli oqim printsipidan foydalanadigan qalinlik o'lchagichi printsipial ravishda barcha o'tkazgichlardagi o'tkazuvchan bo'lmagan qoplamalarni, masalan, kosmik kemalar, transport vositalari, maishiy texnika, alyuminiy qotishma eshiklari va derazalari kabi alyuminiy mahsulotlarning yuzalarida bo'yoqlar, plastmassa qoplamalar va anodlangan plyonkalarni o'lchashi mumkin. . Qoplama materiali ma'lum bir o'tkazuvchanlikka ega, uni kalibrlash orqali ham o'lchash mumkin, lekin ikkalasining o'tkazuvchanligi nisbati kamida 3-5 marta farq qilishi kerak (masalan, misga xrom qoplamasi). Po'latdan yasalgan substrat ham qo'llanma bo'lsa-da, bunday vazifalar uchun o'lchash uchun magnit printsipdan foydalanish ko'proq mos keladi.
