Nima uchun to'lqin shaklini saqlash allaqachon sozlamalarni saqlaydi? Sozlamalarni saqlashdan nima foyda?
Avvalo, ularning orasidagi asosiy farq shundaki, to'lqin shaklini saqlash bilan band bo'lgan saqlash maydoni sozlamalarni saqlash joyidan ancha katta. Shuning uchun, xotira maydoni va narxini hisobga olgan holda, ikkalasini alohida saqlash kerak. Ikkinchidan, ikkalasi o'rtasida qo'ng'iroq qilishda ham farqlar mavjud. To'lqin shaklini chaqirish osiloskopi STOP holatida. Sozlamalar qayta chaqirilganda saqlangan ish holati o'zgarmaydi, bu esa to'lqin shaklini bevosita kuzatishni qulay qiladi.

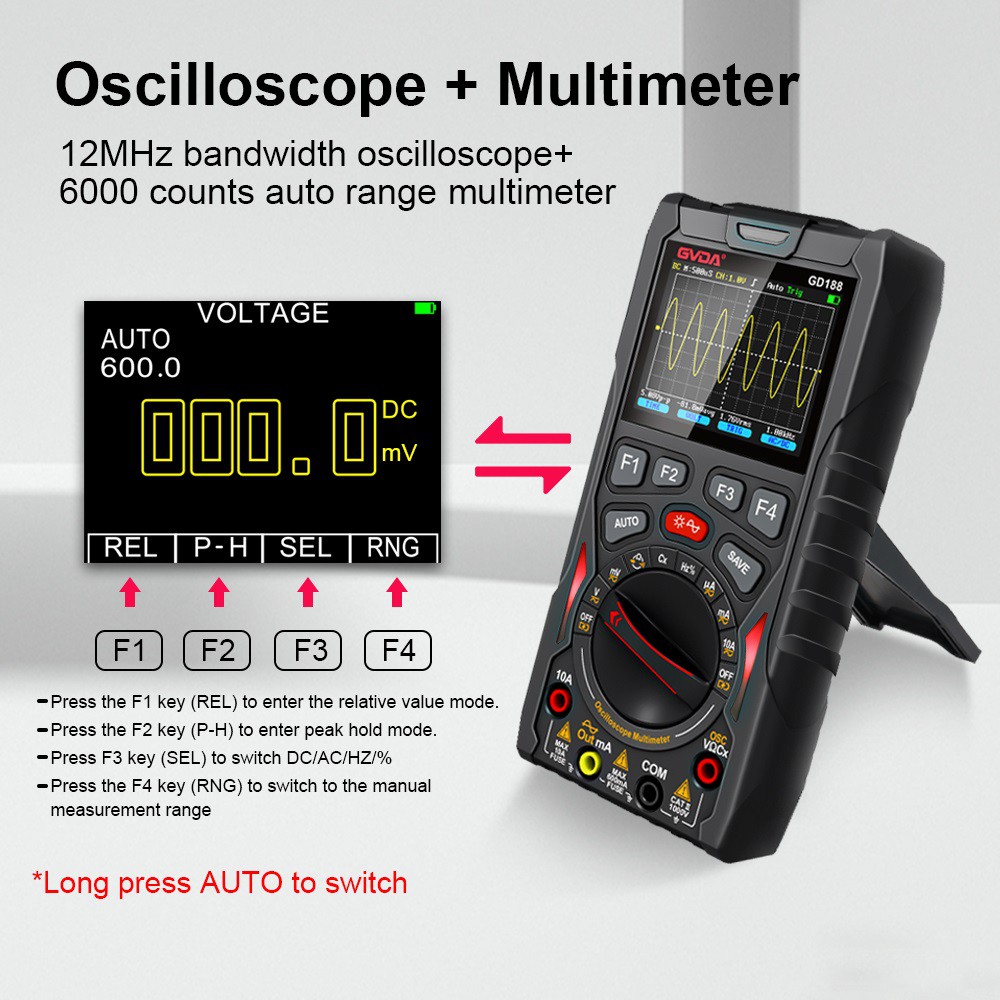

Har bir osiloskop 10M, 60M, 100M kabi chastota diapazoniga ega ... Men foydalanadigan osiloskop nominal 60MHz. U 60 MGts gacha o'lchashi mumkinligini tushunish mumkinmi? Ammo men uni 4,1943 MGts kvadrat to'lqinni o'lchash uchun ishlatganimda, uni o'lchash mumkin emas. Sababi nima?
Javob: 60MGts tarmoqli kengligi osiloskopi 60MGts signallarni yaxshi o‘lchashi mumkinligini anglatmaydi. Osiloskopning o'tkazish qobiliyatining ta'rifiga ko'ra, agar siz 60 MGts tarmoqli kengligi osiloskopiga 1 V cho'qqigacha bo'lgan qiymatga ega 60 MGts sinus to'lqinini kiritsangiz, osiloskopda 0,707 V signalni ko'rasiz (amplituda o'lchash xatosi 30%). Agar siz kvadrat to'lqinni sinab ko'rsangiz, osiloskopni tanlash uchun mos yozuvlar standarti signalning ko'tarilish vaqti bo'lishi kerak. Osiloskopning tarmoqli kengligi=0,35/signalning koʻtarilish vaqti × 3. Ayni paytda sizning koʻtarilish vaqtini oʻlchash xatoligi taxminan 5,4% ni tashkil qiladi.
Osiloskopning zond tarmoqli kengligi ham juda muhimdir. Agar osiloskop probidan tashkil topgan tizimning tarmoqli kengligi, shu jumladan uning oldingi aksessuarlari juda past bo'lsa, osiloskopning tarmoqli kengligi sezilarli darajada kamayadi. Agar 20 MGts tarmoqli kengligi bo'lgan prob ishlatilsa, erishish mumkin bo'lgan maksimal tarmoqli kengligi 20 MGts. Agar probning oldingi uchida birlashtiruvchi sim ishlatilsa, probning ishlashi yanada kamayadi, lekin u 4 MGts atrofida kvadrat to'lqinga juda ta'sir qilmasligi kerak, chunki tezlik juda tez emas.
Shuningdek, osiloskop qo'llanmasini o'qing. Ba'zi 60 MGts osiloskoplar uchun 1: 1 sozlamasida haqiqiy tarmoqli kengligi 6 MGts dan kamroqgacha keskin kamayadi. Taxminan 4 MGts kvadrat to'lqin uchun uchinchi harmonik 12 MGts va beshinchi harmonik 20 MGts. , agar tarmoqli kengligi 6 MGts ga kamaytirilsa, signal amplitudasi juda zaiflashadi. Signalni ko'rish mumkin bo'lsa ham, bu, albatta, kvadrat to'lqin emas, balki zaiflashtirilgan amplitudali sinus to'lqinidir.
