Past kuchlanish liniyasining oqishini va o'g'irlanishini tekshirish uchun qisqich ampermetridan foydalanish
Raqamli displey sinov qalamlaridan to'g'ri foydalanish quyidagi tarkibni o'zlashtirishi kerak:
(1) Tugma tavsifi:
(Kalit) DIRECT, tugmani to'g'ridan-to'g'ri o'lchang (LCD ekrandan uzoqda), ya'ni kontaktlarning zanglashiga olib kirish uchun qalamdan foydalanganda, iltimos, ushbu tugmani bosing.
(B tugmasi) INDUCTANCE, induksiyani o'lchash tugmasi (LCD ekranga yaqin), ya'ni kontaktlarning zanglashiga olib borish uchun qalamdan foydalanganda, iltimos, ushbu tugmani bosing.
Eslatma: Qalam qanday chop etilishidan qat'iy nazar, LCD displeydan uzoqda joylashgani to'g'ridan-to'g'ri o'lchash uchun ekanligini unutmang; Suyuq kristallga eng yaqin bo'lgan narsa sezgi kalitidir.
(2) Raqamli displey sinov qalami 12 dan 250 V gacha bo'lgan AC va doimiy oqimlarni to'g'ridan-to'g'ri aniqlash, shuningdek, AC nol chiziqlari, faza chiziqlari va to'xtash nuqtalarini bilvosita aniqlash uchun javob beradi. Shuningdek, u zaryadsiz o'tkazgichlarni yoqish / o'chirishni ham o'lchashi mumkin.
(3) To'g'ridan-to'g'ri aniqlash:
① Oxirgi raqam o'lchangan kuchlanish qiymatidir.
② Yuqori tanaffus ko'rsatkichi 70 foiz bo'lmasa, past tanaffus qiymati ko'rsatiladi.
③ To'g'ridan-to'g'ri tokni o'lchashda qo'lingiz bilan boshqa qutbga teging.
(4) Bilvosita aniqlash: B tugmachasini bosib ushlab turing va qalam uchini quvvat simiga yaqin joylashtiring. Elektr shnuri kuchlanishli bo'lsa, raqamli displey qalamining displeyida yuqori kuchlanish belgisi ko'rsatiladi.
(5) uzilish nuqtasini aniqlash: B tugmachasini bosing va ushlab turing va sim bo'ylab uzunlamasına harakatlanayotganda, uzilish nuqtasi displey oynasida displey bo'lmagan joyda joylashgan.

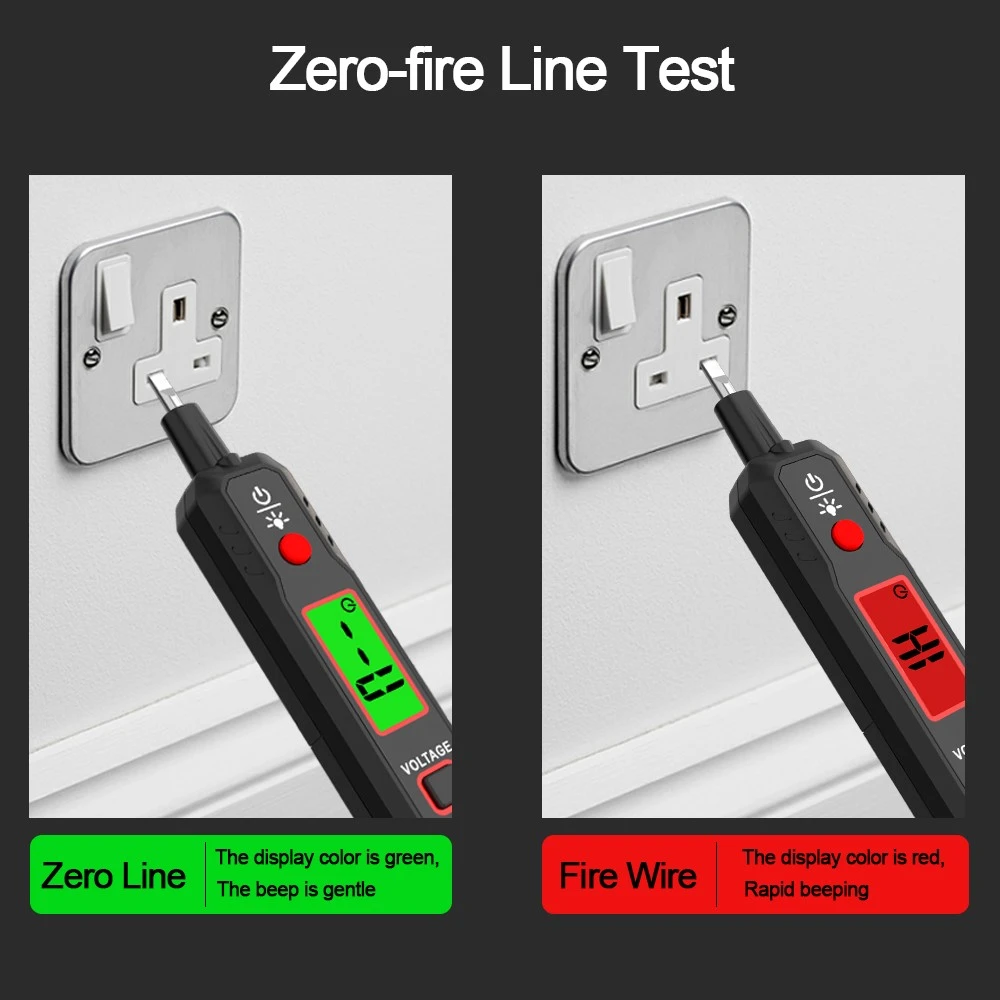

Nima uchun o'lchov ruchkasining nol chizig'i yorug'lik chiqarmaydi
Faqatgina tok o'tmaydi, balki u tok o'tkazuvchi simdagi tok kuchiga ham tengdir, chunki nol sim o'tkazuvchi sim va iste'molchi bilan ketma-ket ulangan va ketma-ket zanjirdagi oqim hamma joyda tengdir. Ishonmang, uni o'lchash uchun ampermetrdan foydalaning. Nima uchun uni o'lchov ruchkasi bilan o'lchash mumkin emasligiga kelsak, bu oddiy, chunki o'lchov ruchkasi kuchlanishli sim va nol simni farqlash yoki o'tkazgichning kuchlanishli simga ulanganligini aniqlash uchun ishlatiladi va u bor yoki yo'qligini aniqlay olmaydi. joriy hisoblanadi. Stylus uchining metall korpusi oqim o'tkazuvchi simga yoki tok o'tkazuvchi simga ulangan o'tkazgich bilan aloqa qilganda, oqim simidan stilus, inson tanasi va tuproq orqali zanjir hosil bo'ladi. Jonli sim va yer o'rtasida 220 V kuchlanish mavjud bo'lganligi sababli, kuchsiz oqim kuchlanishli simdan stylus va inson tanasi orqali erga oqib o'tadi. Stylusning neon trubkasi yorug'lik chiqaradi, lekin u jonli simdagi oqim bilan bir xil emas. Stylus uchining metall korpusi nol chiziq bilan aloqa qilganda, nol chiziq va yer o'rtasida kuchlanish bo'lmaydi, shuning uchun stylus orqali oqim o'tmaydi va stilusning neon trubkasi yorug'lik chiqarmaydi.
