Diyotning oldingi qarshiligini o'lchash uchun multimetrdan foydalaning, nima uchun har bir vites

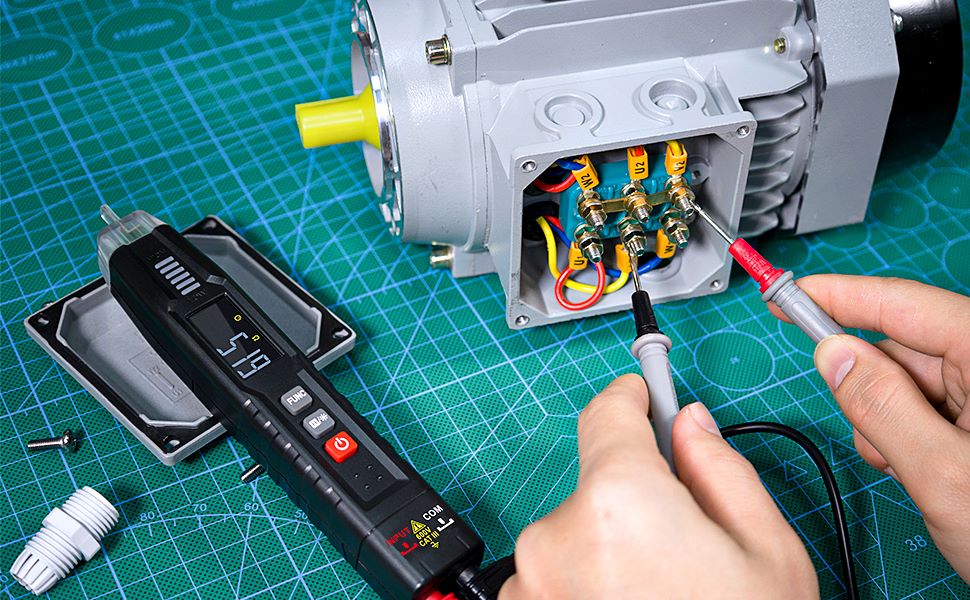

Raqamli multimetr qarshilik qiymatini o'lchaydi, analog signalni A / D konversiya chipi yordamida raqamli signalga aylantiradi va keyin natijani ko'rsatadi. Magnit boshning burilishi - bu qiymat multimetr ko'rsatkichida qanday ko'rsatilgan. Diyotning qarshilik fayli sinovi to'g'ridan-to'g'ri va teskari yo'nalishlarda qarshilik qiymatlarini bermadi, biroq bir xil diodning multimetr ko'rsatkichi sinovi asosan quyidagi sabablarga ko'ra oldinga yo'nalishda qarshilik ko'rsatdi:
O'chirish platalarida diod o'lchovlari
Birinchidan, raqamli multimetr bilan solishtirganda, ko'rsatkich multimetridagi qarshilik mexanizmining chiqish kuchlanishi boshqacha. Ko'rsatkich multimetrining maksimal chiqish kuchlanishi ko'pincha 9 volt, raqamli multimetrning maksimal chiqish kuchlanishi odatda 3 volt. Ular nafaqat chiqish kuchlanishlarida, balki biz foydalanadigan o'lchash moslamalarida va chiqish kuchlanishlarida ham farqlanadi. Raqamli multimetrning qarshilik moslamasi chiqish kuchlanish diapazoni 1,{3}} voltdan 3,0 voltgacha. Raqamli multimetr bilan solishtirganda, ko'rsatkich multimetridagi qarshilik tishli chiqish kuchlanishi odatda yuqoriroq bo'ladi.
Chiqish kuchlanishi diodaning kuchlanish pasayishi qiymatidan kattaroq bo'lsa, diodni yoqish mumkin. Biroq, raqamli multimetrning kuchlanish pasayishi qiymati diodning kuchlanish pasayishi qiymatidan kichikroq bo'lsa, diodni yoqish mumkin emas, bu esa diyotni o'lchashda cheksiz oldinga va teskari qarshilikka olib keladi.
Diyot sifatini o'lchash uchun raqamli multimetrdan foydalanganda diodli uzatmani tanlash tavsiya etiladi. Raqamli multimetrning diodli uzatmasi odatda 2,6 voltda ishlaydi, bu diodning to'g'ridan-to'g'ri kuchlanish pasayishi qiymatidan yuqori va diodni oldinga yo'nalishda yoqish imkonini beradi.
Raqamli multimetrning qarshilik fayli qarshilikni o'lchash orqali diodaning oqayotganligini aniqlash uchun ishlatilishi mumkin. Shu nuqtada xulosa qilish kerakki, to'g'ridan-to'g'ri o'lchovdagi qarshilik qiymati qiymatga ega, teskari o'lchovdagi qarshilik qiymati esa cheksizdir. Ko'rsatkich multimetridan o'lchash natijasi ham bir xil. Agar o'lchov teskari yo'nalishda qarshilik aniqlansa, diodning teskari yo'nalishda oqishi mumkinligidan dalolat beradi. Bunday holatda uni topish uchun bizga maxsus jihoz kerak bo'ladi. Diyotning oqishi yoki yo'qligini aniqlash uchun multimetrdan foydalanish noto'g'ri. Ikkinchidan, diodlarning kuchlanish pasayishi xarakteristikalari turlicha bo'lganligi sababli, raqamli multimetr yordamida diodlarni o'lchash natijalari va ko'rsatkich multimetrining qarshilik diapazoni o'rtasida ham farqlar bo'ladi.Aksincha, ba'zi maxsus diodlar, masalan, yuqori voltli diodlar. , nisbatan katta o'tkazuvchanlik kuchlanishining tushishi 0.7 voltdan ortiq. Raqamli multimetrimiz diodning o'tishiga olib kelmaydigan past qarshilik kuchlanishiga ega bo'lgani uchun, o'lchashda qarshilik qiymati cheksiz ko'rinadi. Masalan, kremniy quvurlari va germaniy quvurlarining odatiy kuchlanish pasayishi qiymati 0,3 voltdan 0,6 voltgacha.
