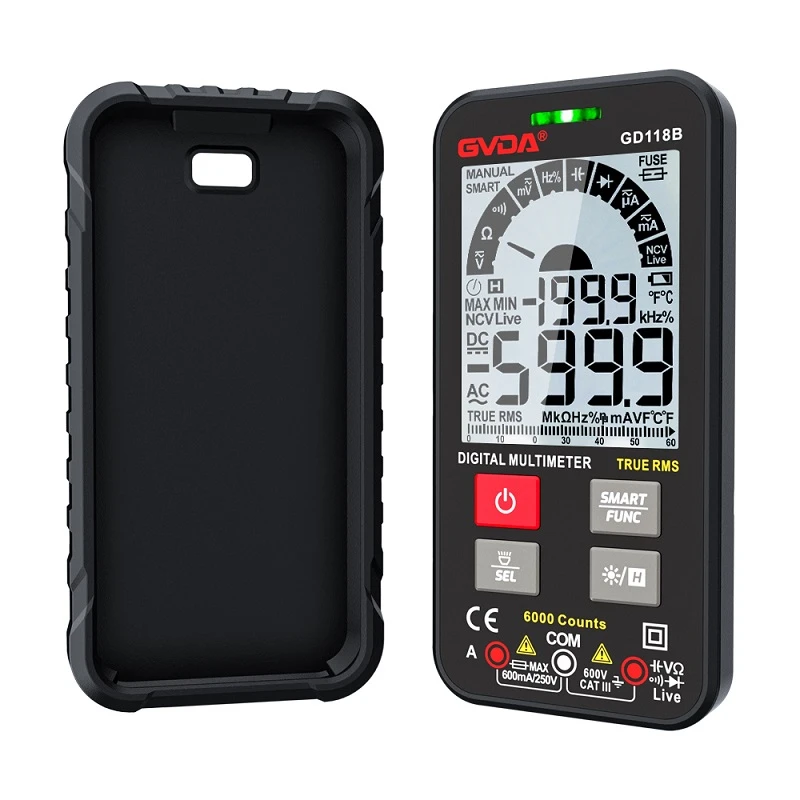

Multimetr bilan elektr qo'zg'aysanni boshqarish pallasida nosozliklarni bartaraf etish
1. Komponentlarning DC qarshilik qiymatini o'lchash
Elektr qarshilikni boshqarish pallasida tez-tez ishlatiladigan komponentlar o'zgaruvchan tok kontaktorlari, turli xil o'rni, sigortalar, o'chirgichlar, boshqaruv tugmalari va boshqalardir. Biz o'zgaruvchan tok kontaktor bobinlari va kontaktlarning zanglashiga olib keladigan turli xil o'rni bobinlarining DC qarshiligini o'lchashimiz va qayd etishimiz kerak. har xil turdagi kontaktorlar uchun o'ziga xos qiymatlar juda farq qiladi, masalan, keng tarqalgan bo'lib foydalaniladigan AC kontaktor bobinlarining shahar qarshiligi taxminan 2000Ō ni tashkil qiladi, model nisbatan kichik bo'lsa, yangi lasan DC qarshiligi atigi bir necha yuz ohm).
2. Chiziqning uzluksizligini o'lchang
Nosozlik nuqtasini topish uchun qarshilik usulini qo'llashdan oldin, birinchi navbatda boshqaruv pallasining ikki uchini nazorat quvvat manbaidan ajratib oling, so'ngra multimetrni o'lchash uchun R´10W yoki R´100W blokiga joylashtiring. Odatda, chiziqning noto'g'ri yoki yo'qligini tekshirish uchun qismni o'lchash usuli qo'llaniladi.
3. Boshqaruv halqasini tekshirish
Odatda, multimetrning ikkita sinov simlari mos ravishda boshqaruv pallasining boshlang'ich nuqtasiga, ya'ni FU2 ning U11 va V11 (yoki FU2 ning 0 va 1 chiqish nuqtalari) bilan bog'langan va tugmachalarni, kontaktorni bosing. boshqaruv komponentlarini taqlid qilish uchun pozitsiya kalitlari va boshqa komponentlar. Har bir filialni yoqish-o'chirishga ko'ra, boshqariladigan kontaktor bobini va o'rni bobini parallel ravishda ulanadi yoki ajratiladi va chiziq normal yoki yo'qligini aniqlash uchun multimetr tomonidan ko'rsatilgan qarshilik o'zgarishiga qarab chiziq baholanadi.
Tugma funktsiyasi, kontaktorni o'z-o'zidan qulflash funktsiyasi, kontaktorni blokirovkalash funktsiyasi va asosiy kontaktlarning zanglashiga olib kelishi alohida o'lchanishi mumkin. Multimetrning ikkita sinov simini FU2 ning U11 va V11 bo'lgan boshqaruv pallasining boshlang'ich nuqtasiga ulang. Multimetrning ko'rsatkichi ∞ sifatida ko'rsatilgan (Agar qarshilik 0Ō Ō bo'lsa, kontaktlarning zanglashiga olib keladigan qisqa tutashuvi mavjud; agar qarshilik 2000Ō yoki 1000Ō bo'lsa, o'z-o'zidan qulflanadigan kontakt yoki ishga tushirish tugmasi ulanishi mumkin. noto'g'ri).
4. Asosiy sxemani tekshirish
Odatda, u nazorat qilish sxemasi tekshirilgandan so'ng amalga oshiriladi. Asosiy maqsad - asosiy tutashuvda qisqa tutashuv mavjudligini tekshirish. Asosiy kontaktlarning zanglashiga olib tekshirilayotganda, dvigatelning har bir fazali o'rashining DC qarshiligi kichik, odatda 10Ō dan past bo'lganligi sababli, qarshilik blokini ×1Ō sifatida tanlash kerak. Dvigatelni ulagandan so'ng, kontaktor ishini taqlid qilish uchun har bir kontaktorning ish tartibiga ko'ra kontaktorning kontakt braketini bosing va shu bilan birga asosiy kalitning U11, V11 va W11 chiqish nuqtalari orasidagi qarshilikni o'lchash uchun multimetrdan foydalaning. Qarshiliklar teng bo'lishi va motorga tegishli bo'lishi kerak. Har qanday ikkita quvvat simlari orasidagi qarshilik. Agar qarshilik nolga teng bo'lsa, demak, asosiy kontaktlarning zanglashiga olib keladigan qisqa tutashuvi; agar qarshilik katta yoki ∞ bo'lsa, bu asosiy kontaktlarning zanglashiga olib kelishi yoki ochiq kontaktlarning zanglashiga olib kelishini anglatadi.
O'lchovdan so'ng, qarshilik qiymati yuqoridagi qoidalarga mos keladigan bo'lsa, elektron simlar asosan to'g'ri va jiddiy xato (qisqa tutashuv) yo'q va quvvatni yoqishning muvaffaqiyat darajasi juda yuqori. Shu bilan birga, o'lchash jarayonida sxemani tahlil qilish va hukm qilish darajasi ham yaxshilanadi.
Multimetr uchun mos vitesni tanlang. Agar vites juda baland bo'lsa, o'qish juda kichik bo'ladi va u qisqa tutashuv sifatida noto'g'ri baholanadi. Tishli juda kichik bo'lsa, o'qish katta bo'ladi va u ochiq elektron sifatida noto'g'ri baholanadi, bu o'lchovning aniqligiga jiddiy ta'sir qiladi. Odatda ×10Ō blok yoki ×100Ō blokni tanlang.
Quvvatni yoqqaningizdan so'ng va sinov uchun quvvatni yoqishdan oldin, har bir sug'urtaning chiqish voltaji normal yoki yo'qligini o'lchash uchun kuchlanishni o'lchash usulidan foydalanishingiz kerak. Agar bu normal bo'lmasa, sababini bilib oling; nazorat qilish davri an'anaviy tarzda boshqarilishi mumkin bo'lganda, siz dvigatelga ulangan quvvat chiqishi terminalining chiqish kuchlanishini o'lchashingiz kerak. Dvigatel yoqilganda faza yo'qolishining oldini olish uchun kuchlanish normal yoki yo'qligini tekshiring.
