Past kuchlanish liniyasining qochqinligini tekshirish qisqich ampermetr usuli
Past kuchlanishli liniyalarning oqishini tekshirish uchun qisqich ampermetr usuli uchun, past kuchlanishli liniyalarning oqishi va o'g'irlanishini tekshirish uchun qisqich ampermetrdan qanday foydalanish va qolgan elektr yoki texnik xizmat ko'rsatish moslamasining o'zida muammo bor-yo'qligini tekshirish.
Past kuchlanish liniyasining qochqinligini tekshirish qisqich ampermetr usuli
Qisqich ampermetr bir vaqtning o'zida neytral chiziqni va jonli chiziqni qisish uchun bir fazali quvvat manbai uchun ishlatiladi. Agar ko'rsatkich bo'lsa, oqish bor. Uch fazali neytral elektr ta'minoti bir vaqtning o'zida uchta kuchlanish simini qisish uchun qisqich ampermetrdan foydalanadi. Agar ko'rsatkich bo'lsa, oqish bor. Uch fazali to'rt simli quvvat manbai bir vaqtning o'zida to'rtta simni qisish uchun qisqich ampermetrdan foydalanadi va ko'rsatkich mavjud bo'lganda oqish bor.
Past kuchlanishli liniyalarning oqishi va o'g'irlanishini tekshirish uchun qisqich ampermetrdan qanday foydalanish kerak?

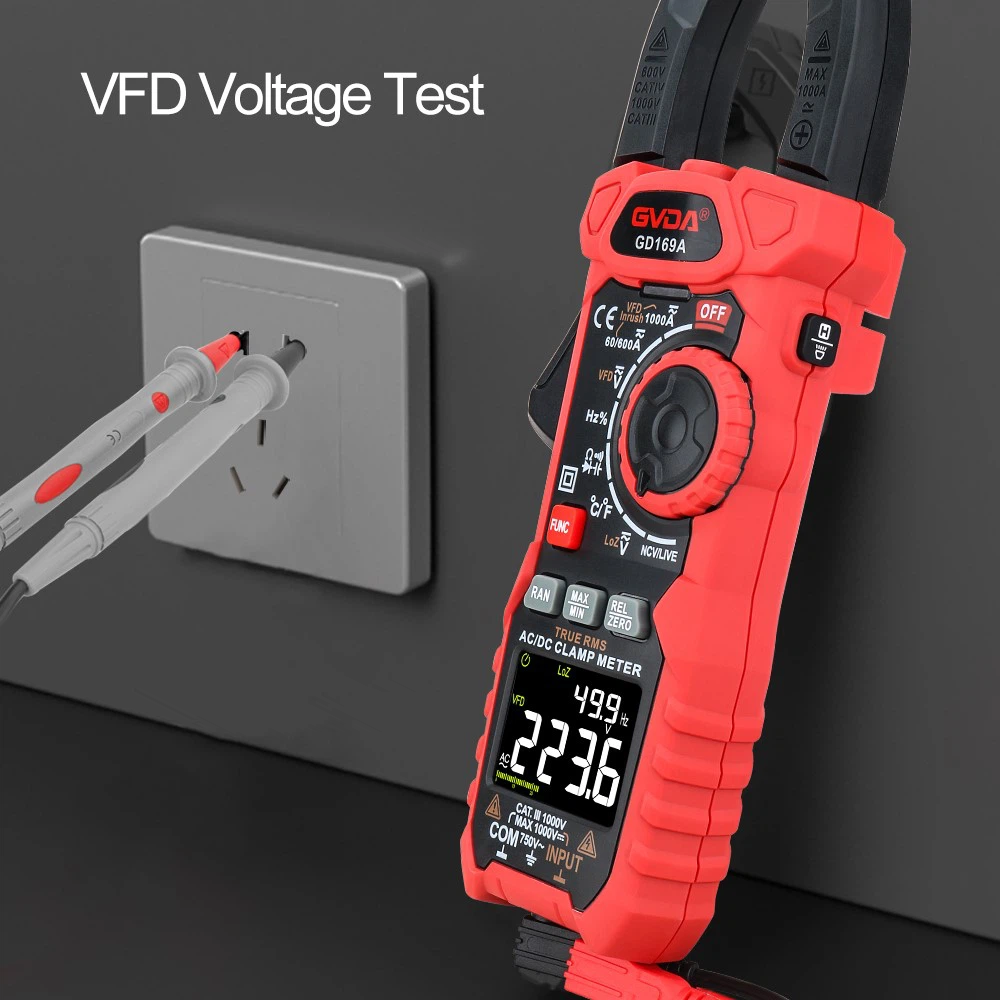

Kelepçe ampermetri oqim transformatori va ampermetrdan iborat. Oqim transformatorining temir yadrosi kaliti mahkamlanganda ochilishi mumkin; O'lchangan oqim o'tadigan sim temir yadroning ochiq bo'shlig'idan kesmasdan o'tishi mumkin va kalit ochilganda temir yadro yopiladi.
Temir yadrodan o'tadigan sinovdan o'tgan zanjir simi oqim transformatorining birlamchi lasaniga aylanadi va u orqali o'tadigan oqim ikkilamchi lasanda oqimni keltirib chiqaradi. Keyin ikkilamchi sariqlarni bog'laydigan ampermetr ko'rsatkichga ega bo'ladi - sinov ostidagi chiziqning oqimini o'lchash.
Qisqich turi Ampermetr almashtirish tugmachasini siljitish orqali turli diapazonni o'zgartirishi mumkin. Ammo viteslarni almashtirishda quvvat bilan ishlashga yo'l qo'yilmaydi. Qisqich shaklidagi soatlarning aniqligi umuman yuqori emas, 2,5 dan 5 darajagacha.
Foydalanish qulayligi uchun, shuningdek, oqim va kuchlanishning turli darajalarini o'lchash uchun hisoblagichda turli diapazonlarga ega konversiya kalitlari ham mavjud.
Ommaviy ampermetr bilan oqimni o'lchashda, o'lchash uchun Ampermetrni ulashdan oldin kontaktlarning zanglashiga olib, mashinani o'chirish kerak. Bu juda mashaqqatli va ba'zida elektr g'oyasining normal ishlashi bunga yo'l qo'ymaydi.
Ushbu nuqtada, kontaktlarning zanglashiga olib kelmasdan oqimni o'lchashi mumkin bo'lgan qisqich Ampermetrdan foydalanish ancha qulayroqdir. Ampermetrdagi qisqich - past kuchlanishli liniyalarning oqishini aks ettirish yoki elektr energiyasini o'g'irlashni tekshirish uchun eng yaxshi narsa.
1. Qoldiq elektr faolligiga xizmat ko'rsatish qurilmasining o'zi bilan bog'liq muammo borligini aniqlang
Usul: Tarqatish transformatorida past kuchlanish liniyasining chiqish tomonidagi o'zgaruvchan tok kontaktorining faza chizig'idagi sug'urtani ajratib oling. Agar qolgan quvvat ta'siriga texnik xizmat ko'rsatish moslamasi hozirgi vaqtda normal ishga tushirilishi mumkin bo'lsa, qoldiq quvvat ta'siriga texnik xizmat ko'rsatish moslamasi yaxshi ekanligi tasdiqlanadi. Aks holda, qoldiq elektr faoliyatini almashtirish uchun texnik xizmat ko'rsatish moslamasini tekshirish va o'zgartirish kerak.
2. Qaysi faza chizig'i oqishni keltirib chiqarayotgani haqida o'ylang
Usul: Tarqatish transformatorida past kuchlanishli chiziqni boshqaradigan AC kontaktorining chiqadigan chiziq tomonidagi neytral chiziqni ajratib oling, chiqarilgan sug'urta yadrosini fazalardan biriga o'rnating va fazani qisqich Ampermetr bilan o'lchang. O'lchangan oqim fazaning qochqin oqimidir. Xuddi shu usuldan foydalanib, boshqa qochqin fazalarining qochqin oqimini ketma-ketlikda o'lchang.
3. Oqish bilan faza chizig'ini aniqlagandan so'ng, qochqinning holatini aniqlang
Usul: Tarqatish transformatorida introspektsiya qilinadigan faza chizig'ini sug'urta yadrosiga joylashtiring, neytral chiziqni va boshqa ikki fazaning sigortalarini ajratib oling va qochqin holatini aniqlash uchun oqim o'tkazgich liniyasini aniqlash uchun qisqich ampermetrdan foydalaning. Samaradorlikni oshirish uchun ustunga ko'tarilish pozitsiyasi chiziqning o'rtasida tanlanishi mumkin. Sinovdan so'ng, qochqinning pozitsiyasi chiziqning birinchi yarmida yoki ikkinchi yarmida ekanligi aniqlanadi, keyin esa chiziqning shubhali qochqin qismida aniqlanadi. Analogiya bo'yicha, aniqlash cheklovlarini kamaytiring.
Nihoyat, belgilangan kichik chegaralar doirasidagi fazali chiziq post izolyatorlari sinovdan o'tkaziladi va
