Devren parametrlarini o'lchashda multimetr va osiloskop o'rtasidagi farq
Ish ehtiyojlaridan kelib chiqqan holda, men elektron platalarni lehimlashda va sxemalarni tuzatishda multimetrlardan ham, osiloskoplardan ham foydalandim. Rostini aytsam, multimetrlar bilan hal qilib bo'lmaydigan muammolar qo'llanilmasa, men normal ishlaganimda osiloskoplardan ko'ra ko'proq multimetrlardan foydalanayotganimni his qilaman. Uni hal qilish uchun osiloskopdan foydalaning. Odatda qo'limda ikkita multimetr bor, biri analog ko'rsatkich, ikkinchisi raqamli.
ko'rsatkich multimetri
Analog ko'rsatkich multimetri ba'zi maxsus holatlarda hali ham juda kuchli. Masalan, belgilanmagan triod PNP yoki NPN ekanligini aniqlash uchun ko'pincha multimetrdan foydalanaman. Triodning o'tkazuvchanlikda bo'lishi juda qulay; shuningdek, MOS trubasining drenaj (D), manba (S) va darvoza (G) ning uchta qutbli polaritesini va uning sifatini baholash uchun ko'rsatgichli multimetrdan foydalanishingiz mumkin.

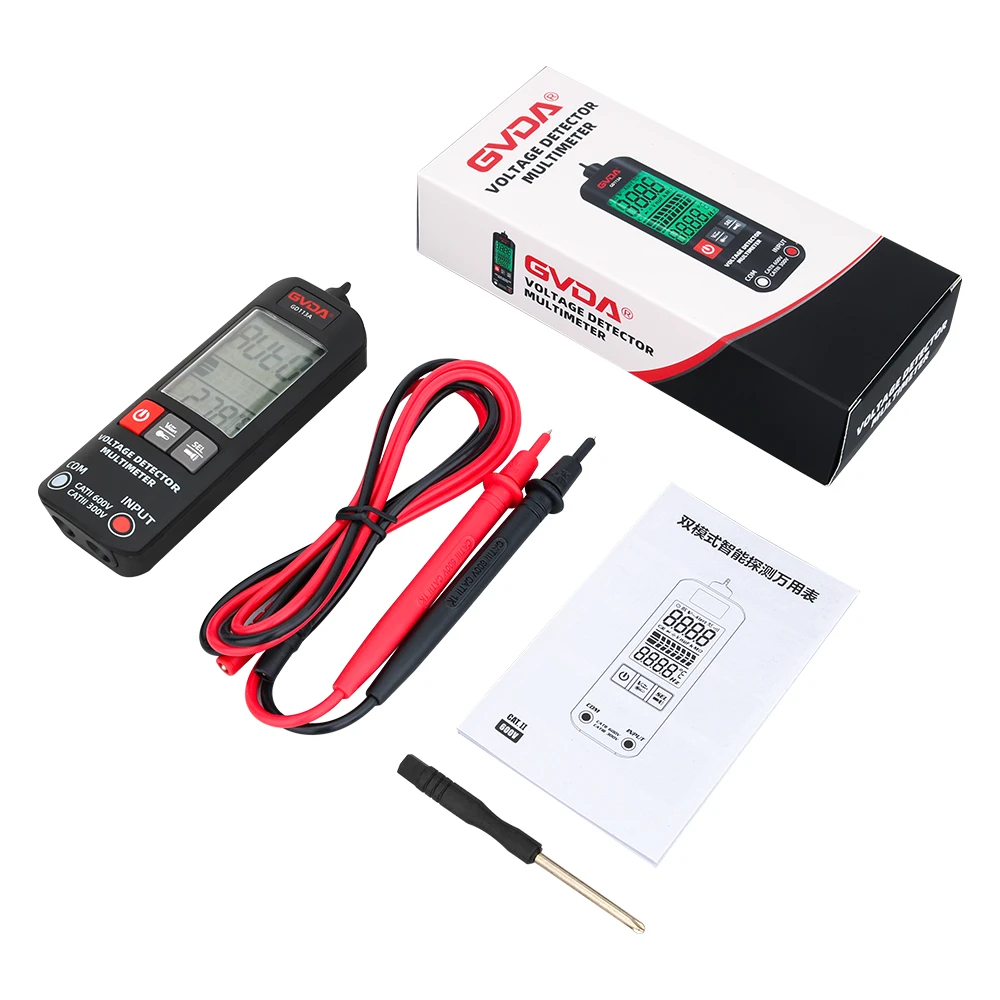

raqamli multimetr
Raqamli multimetrlar yuqori aniqlik, o'lchangan qiymatlarni qulay o'qish va kuchli ortiqcha yuk qobiliyati bilan mashhur. Elektron platalarda kuchlanish, oqim va qarshilikni o'lchashda ko'pincha raqamli multimetrlardan foydalanaman. Raqamli multimetr kuchlanish va oqimni o'lchashda ushlab turish funktsiyasiga ega bo'lganligi sababli, o'lchov o'qishlari uchun juda qulaydir. Shuning uchun ular elektron platani ta'mirlash va disk raskadrovka qilishda ko'pincha o'zlarining "kuchli tomonlari" ga ko'ra kombinatsiyalangan holda qo'llaniladi.
Osiloskopning asosiy roli
Men faqat multimetr bajarishi mumkin bo'lgan ish haqida gapirdim va endi biz osiloskop haqida gapiramiz. Nomaqbul misolni olaylik. Multimetr ko'pincha shifokorlar ko'chaga chiqqanda olib yuradigan stetoskopga teng. Uni olib yurish oson, lekin funksiyalari cheklangan. U faqat kuchlanish, oqim, qarshilik va triod turi kabi cheklangan funktsiyalarni o'lchashi mumkin; Ilg'or KT apparatlari kuchli va inson tanasining istalgan qismini tekshirishi mumkin, ammo ular qimmat. Keyin biz elektron ta'mirlash bo'yicha mutaxassislar tomonidan ishlatiladigan osiloskoplar ushbu asbobga o'xshaydi. Osiloskoplarning turlariga kelsak, odatda ikkita tur mavjud, biri analog osiloskoplar, ikkinchisi esa raqamli osiloskoplar. Ularning umumiy xususiyati shundan iboratki, ular nafaqat kontaktlarning zanglashiga olib keladigan kuchlanishini va oqimini o'lchashlari, balki to'lqin shaklini, fazani, kuchlanish yoki oqimning davri va chastotasini va elektron plataning boshqa ko'plab parametrlarini ham o'lchashlari mumkin. Shu jihatdan osiloskopning “mahorati” kuchliroqdir.
Ayniqsa, raqamli sxemalarda, "o'tkinchi" qisqa muddatli signallarni qo'lga kiritish zarur bo'lganda, u holda osiloskop bu vaqtda o'ng qo'l bo'lib, uning "qo'lga olish" vaqti millisekundlarga yetishi mumkin va "qo'lga olish" chastotasi yuzlab megaherts.
