Lehimlash temir bilan lehimdan keyin tekshirish
Payvandlash tugagandan so'ng, lehim oqimi tufayli tarkibiy qismlarning oqishi, lehimlanishi va qisqa tutashuvi tekshirilishi kerak. Virtual payvandlashni topish qiyinroq, mavjud bo'lgan cımbızlar qisilgan komponent pinlari yumshoq tortiladi, masalan topilgan chayqalishlar darhol to'ldirilishi kerak payvandlash

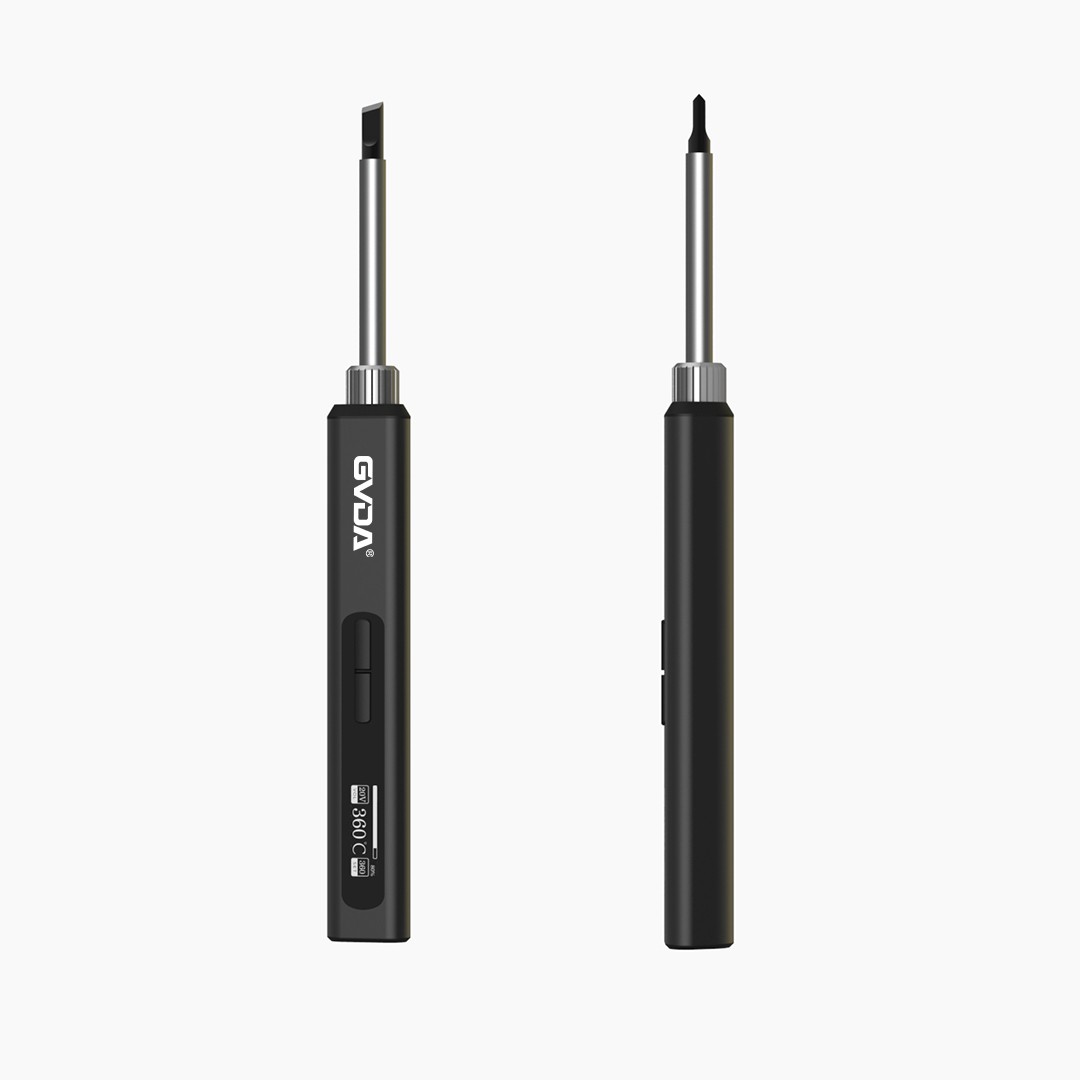

Lehimlash temir elektron lehimlashda eng ko'p ishlatiladigan vosita bo'lib, roli isitish va payvandlashning payvandlash nuqtasi qismlarida elektr energiyasini issiqlikka aylantirishdir va uning muvaffaqiyati katta qismi bo'ladimi, u qanchalik yaxshi manipulyatsiya qilinganligini ko'rishdir, shuning uchun lehimli temirdan foydalanish bo'yicha ma'lum bir nuqtai nazar his qilish usulidan foydalanishga tayanadi.
Umuman olganda, lehimlash temirining kuchi qanchalik katta bo'lsa, issiqlik qancha ko'p bo'lsa, lehimlash temir boshining harorati shunchalik yuqori bo'ladi. Umumiy tranzistorlar, integral mikrosxemalar, 20 Vt quvvatli endotermik lehim temirining elektron komponentlarini payvandlash tanlovi etarli, juda ko'p quvvat komponentlarni yoqish oson, chunki diod, tranzistorli ulanish harorati 200 darajadan oshiq bo'ladi. Shu bilan birga, safro ishlab chiqarishda asosiy dorga payvandlash, lehimli temir quvvati kattaroq bo'lishi uchun 35 Vt -45 Vt yoki undan ham kattaroq bo'lishi mumkin.
Shuni ta'kidlash kerakki, chiziqli payvandlash, vaqt juda uzoq yoki juda qisqa bo'lishi mumkin emas, juda uzoq vaqt ham shikast etkazish oson va vaqt juda qisqa lehim to'liq eritib bo'lmaydi, natijada lehim bo'g'inlari silliq emas va bo'lmaydi. qattiq, lekin ayni paytda noto'g'ri lehim hosil qilishi mumkin, umuman olganda, eng munosib vaqt 1,5s ~ 4s ichida bajarilishi kerak.
Lehim erituvchi metall bo'lib, eng ko'p ishlatiladigan odatda lehim simidir. Lehimning roli komponent pinlari va bosilgan elektron plataning ulanish nuqtalarini bir-biriga ulashdir, lehim tanlash payvandlash sifatiga katta ta'sir ko'rsatadi. Endi eng ko'p ishlatiladigan, odatda, rozin lehim simini o'z ichiga oladi, lekin buzilish ham juda nozik bo'lib, u, albatta, kumush lehim simini o'z ichiga olgan suv bilan aralashmaydi, albatta, yuqori sinfdir.
Yangi boshlanuvchilar uchun juda amaliy bo'lgan qalay absorberini ham eslatib o'tish kerak, lehimli temirni birinchi marta ishlatish har doim hamma joyda lehim olish oson, qalay absorber elektron platadagi ortiqcha lehimdan xalos bo'lishga yordam beradi. Bundan tashqari, ko'p oyoqli integral elektron qurilmani olib tashlashda qalay absorber juda samarali va foydali bo'lib, u barcha lehim nuqtalari so'rilgan bo'lishi mumkin va lehim temiridan mohirona foydalana oladigan odamlar uchun lehim temir bilan mutlaqo keraksizdir. uning funktsiyasini to'liq o'zgartirishi mumkin, lehim nuqtasi eritiladi, tarkibiy qismlarni olib tashlash juda oson bo'lishi mumkin.
Payvandlashdan oldin, komponent pinlari yoki elektron platani lehimlashdan oldingi ishlov berish qismlarini lehimlash kerak.
Payvandlash joyining oksidlangan qatlamini olib tashlang ---- pichoqdan yasalgan arra pichoqni sindirish mumkin, metall qo'rg'oshin oksidi qatlamining sirtini qirib tashlang, shunda pimlar metall yorqinligini ko'rsatadi. Bosilgan elektron platalar, rozin spirti eritmasi qatlami bilan qoplangan mis folga engillashtirish uchun nozik gazli qog'ozdan foydalanish mumkin.
Komponent qalaylash ---- qirqib olingan toza o'tkazgichlarda konservalangan. Qo'rg'oshinlarni rozin spirti eritmasiga botirib, qo'rg'oshinga qalay boshi bo'lgan issiq lehimli temirni botirib, qo'rg'oshinni burish mumkin. U o'tkazgichlarni juda nozik qalay qatlami bilan teng ravishda qoplashi mumkin. Qo'rg'oshinlarni payvandlashdan oldin, izolyatsiyani tashqi teridan olib tashlash kerak, keyin esa yuqoridagi ikki muolajadan so'ng, rasmiy payvandlashdan oldin. Ko'p torli simli simlar bo'lsa, ular engillashtirilgandan keyin bir-biriga vidalanishi va keyin qalaylanishi kerak.
