Yaxshi va yomon invertorni o'lchash uchun multimetrdan qanday foydalanish kerak

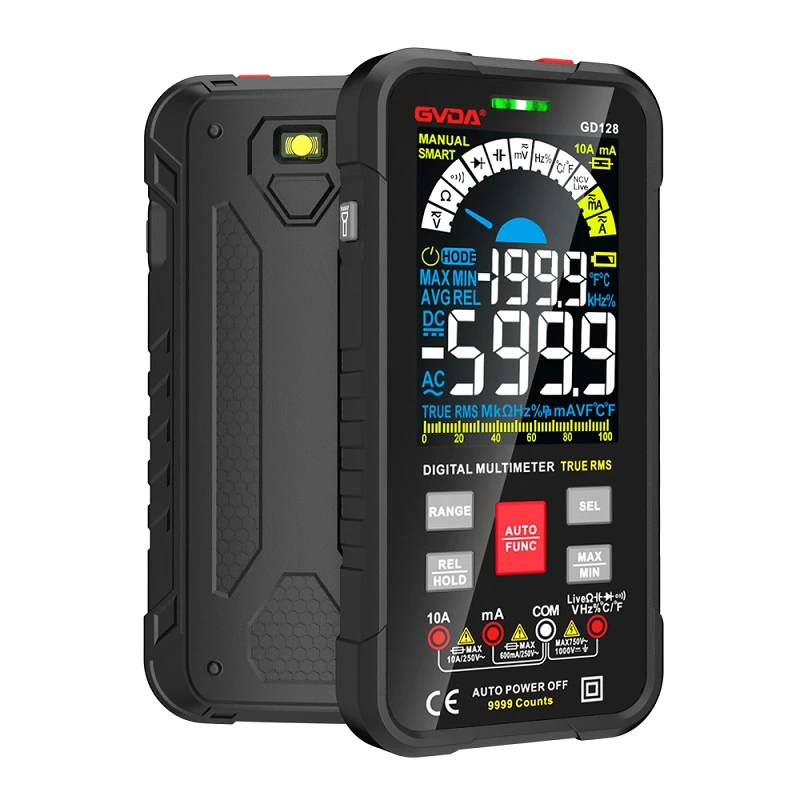

Elektron sxemalarni loyihalash jarayonida muhandislar ba'zi o'lchash asboblarini o'lchash uchun muqarrar ravishda multimetrlarga muhtoj. Muhandislar multimetrning doimiy oqim, o'zgaruvchan kuchlanish, doimiy kuchlanishni o'lchashi mumkinligini bilishadi. Boshqa tomondan, inverter - bu vosita ishlaydigan quvvat manbai chastotasini o'zgartirish orqali AC motorini boshqaradigan qurilma. Ushbu maqolada biz sizga invertorning yaxshiligini o'lchash uchun multimetrdan qanday foydalanishni tushuntiramiz.
Shuni ta'kidlash kerakki, shaxsiy xavfsizlik uchun siz mashinaning o'chirilganligini ta'minlashingiz va ishlashdan oldin inverter R, S, T elektr uzatish liniyalarini va U, V, V chiqish liniyalarini olib tashlashingiz kerak! Birinchidan, multimetrni "ikkilamchi trubka" fayliga, so'ngra multimetrning qizil ruchkasi va qora ruchkasi orqali quyidagi bosqichlarga ko'ra aniqlash uchun:
Qora ruchka P (+) shahar avtobusining manfiy qutbiga, qizil ruchka esa o'z navbatida R, S, T ga tegadi va multimetrda ko'rsatilgan qiymatni yozib oladi. Keyin qizil o'lchagich qalamini N (-) bilan bog'lang, qora o'lchagich ruchkasi o'z navbatida R, S, T bilan aloqa qiladi, multimetrdagi displey qiymatini yozing. Agar oltita displey qiymati asosan muvozanatlangan bo'lsa, bu inverter diodli rektifikator yoki yumshoq ishga tushirish qarshiligi bilan bog'liq muammo yo'qligini ko'rsatadi, aksincha, rektifikator moduli yoki yumshoq ishga tushirish qarshiligining mos keladigan pozitsiyasi buzilgan, hodisa: displey yo'q .
Qizil qalam shahar avtobusining P (+) ning salbiy qutbi bilan aloqa qiladi, qora qalam o'z navbatida U, V, V bilan aloqa qiladi, multimetrdagi displey qiymatini yozadi. Keyin qora o'lchagich ruchkasini N(-) ga, qizil o'lchagich qalamini esa U, V, W ga navbat bilan bosing va multimetrda ko'rsatilgan qiymatni yozib oling. Oltita displey qiymatlari asosan muvozanatli bo'lsa, u inverter IGBT inverter moduli muammo emasligini ko'rsatadi, aksincha, IGBT inverter modulining mos keladigan pozitsiyasi shikastlangan, hodisa: hech qanday chiqish yoki xato haqida xabar berish.
Quvvatga mos keladigan asenkron motorni invertorning joyida yuksiz ishlashi bilan torting, f chastotasini 50 Gts dan boshlab eng past chastotaga sozlang.
Dvigatelning yuksiz oqimini aniqlash uchun ampermetr bilan bu jarayonda chastotani pasaytirish jarayonida yuksiz oqim juda silliq bo'lsa, asosan o'zgarishsiz qolishi mumkin, ya'ni yaxshi invertor.
Minimal chastotani shunday hisoblash mumkin, (sinxron tezlik - nominal tezlik) × qutb juftlik raqami p ÷ 60. Masalan, 4-qutbli dvigatel, nominal tezligi 1470 rpm, minimal chastota=(1500-1470) × 2 ÷ 60=1Hz.
Yumshoq ishga tushirish qarshiligi bilan bog'liq muammo yo'q, aksincha, rektifikator moduli yoki yumshoq start qarshiligining mos keladigan pozitsiyasi shikastlangan, hodisa: displey yo'q.
Qizil qalam shahar avtobusining salbiy qutbi P (+) bilan aloqa qiladi, qora ruchka navbat bilan U, V, W ga tegadi va multimetrda ko'rsatilgan qiymatni yozadi. Keyin qora o'lchagich ruchkasini N(-) ga, qizil o'lchagich ruchkasi esa U, V, W ga navbat bilan teging va multimetrdagi displey qiymatini yozib oling. Oltita displey qiymatlari asosan muvozanatli bo'lsa, u inverter IGBT inverter moduli muammo emasligini ko'rsatadi, aksincha, IGBT inverter modulining mos keladigan pozitsiyasi shikastlangan, hodisa: hech qanday chiqish yoki xato haqida xabar berish.
Chastotani o'zgartirgich yordamida yuksiz ishlaydigan quvvatga mos keladigan asenkron motorni joyiga torting, f chastotasini 50 Gts dan eng past chastotaga sozlang.
Dvigatelning yuksiz oqimini aniqlash uchun ampermetr bilan bu jarayonda chastotani pasaytirish jarayonida yuksiz oqim juda silliq bo'lsa, asosan o'zgarishsiz qolishi mumkin, ya'ni yaxshi invertor.
Minimal chastotani shunday hisoblash mumkin, (sinxron tezlik - nominal tezlik) × qutb raqami p ÷ 60. Misol uchun, 4-pole motor, nominal tezligi 1470 rpm, minimal chastota=( 1500-1470) × 2 ÷ 60=1Hz.
AC va DC qattiq holat o'rni diskriminatsiyasi: odatda, kirish va chiqish terminallarining doimiy doimiy qattiq holat o'rni qobig'ida "+", "-" belgilari bilan belgilanadi va "Dc kirish", "DC chiqishi", "" bilan belgilanadi. Doimiy to'g'ridan-to'g'ri kirish", "DC chiqishi", "Dc kirish", "DC chiqishi", "Dc chiqishi", "Dc kirish", "DC chiqishi". AC qattiq holat rölesi faqat o'rni kirish va chiqish terminallarida ishlatilishi mumkin. AC qattiq holat o'rni faqat "+", "-" belgisining kirish tomonida, ijobiy, salbiy nuqtalarning chiqish tomonida belgilanishi mumkin.
Kirish va chiqish diskriminatsiyasi: kirish va chiqish o'rtasida farqlash uchun har bir pinning ijobiy va salbiy qarshiligini o'lchash orqali qattiq holat o'rni aniqlanmaydi, multimetr R × 10k fayl. Ikki pinli oldinga qarshilikni o'lchashda kichik va teskari qarshilik cheksiz bo'lsa, bu ikkita pin kirish, qolgan ikki fut chiqish uchun. Kichikroq qarshilik o'lchovida qora qalam musbat kirishga, qizil qalam salbiy kirishga ulanadi.
Agar ikkita pinning o'lchangan musbat va teskari qarshiligi 0 bo'lsa, bu qattiq holat o'rni buzilish natijasida buzilganligini anglatadi. Agar qattiq holat o'rni har bir pinining o'lchangan ijobiy va teskari qarshilik qiymatlari cheksiz bo'lsa, bu qattiq holat o'rni ochiq tutashuv bilan shikastlanganligini anglatadi.
