Safardan keyin qisqa tutashuvni multimetr bilan qanday o'lchash mumkin?
Multimetrning qisqa tutashuvi

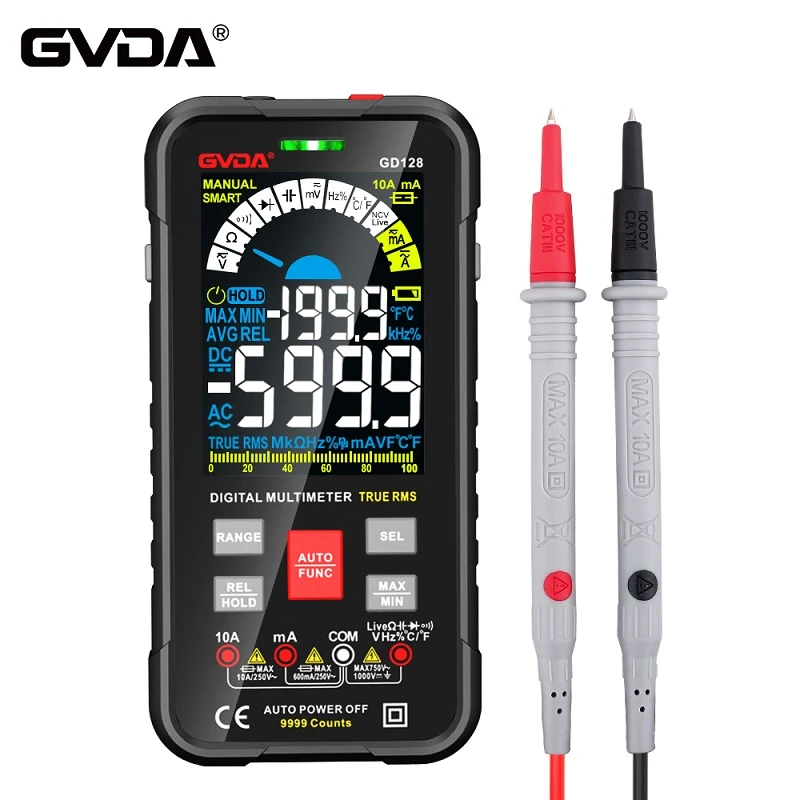

Avvalo, multimetrning qora ruchkasi "com" teshigiga, qizil ruchka esa "V Ō" teshigiga kiritiladi va tugma signalli fayl holatiga o'rnatiladi. Chiziq elektr ta'minotini uzish orqali sinovdan o'tkaziladi, ikkita qalam ikki chiziq chizig'ini o'lchadi, agar multimetrning qarshilik ko'rsatishi {0}} bo'lsa va chiziq borligini ko'rsatadigan signal tovushi bo'lsa. qisqa tutashuv hodisasi. Bundan tashqari, mavjud ohm 1k fayl yoki 10k fayl, chiziqning boshqa uchini ajratib oling, ikkita chiziqni sinab ko'rish uchun ikkita qalam, agar multimetr qarshiligi 0 ni ko'rsatsa, chiziqdagi qisqa tutashuvni ko'rsatadi.
Multimetr sinovining uzilishi
Chiziqni yoqish-o'chirishni o'lchaganimizda, sinovdan oldin elektr ta'minotini uzishimiz kerak. Tugmachani signal uzatmasiga aylantiring, chiziqning har ikki uchi metr ruchkasining metall piniga tegib ketganligini tekshirish uchun, agar ma'lum bir qarshilik mavjud bo'lsa va signal tovushi bo'lsa, bu chiziq yoqilganligini anglatadi; agar qarshilik cheksiz bo'lsa, displey 1 bo'lsa va signal tovushi bo'lmasa, u holda chiziq uziladi. Yoki multimetr 10k vitesni tanlang, chiziqning ikkinchi uchi qisqa, multimetr ruchkasi bilan ikkita simni sinab ko'ring, multimetrning qarshiligi 1 ni ko'rsatsa, bu uning uzilganligini bildiradi; 0 ni ko'rsatadi, chiziq yoqilgan bo'lishi mumkin.
