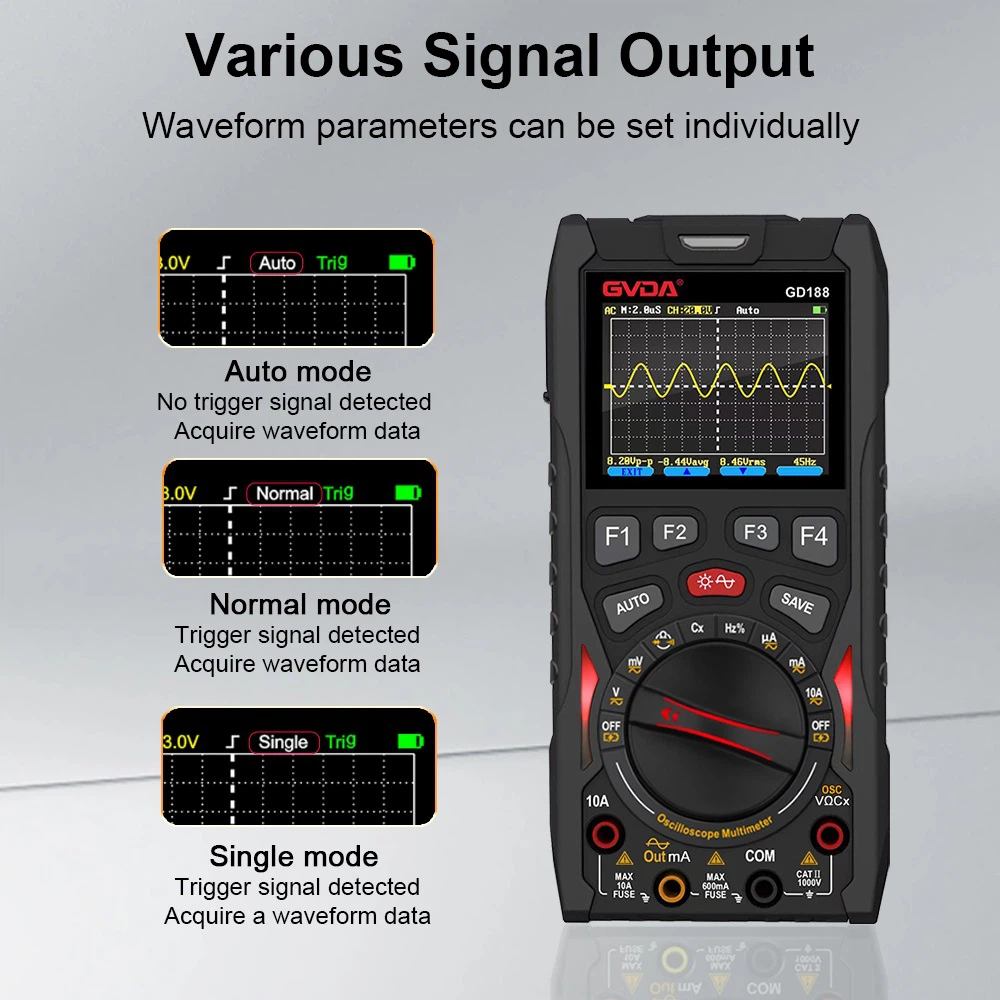

Raqamli osiloskoplar uchun ikkita asosiy tipik jitterni tekshirish usullari mavjud:
1) Raqamli saqlash osiloskopining ekvivalent namuna olish rejimini qabul qiling yoki gistogramma statistikasi orqali vaqt jitterini o'lchash uchun to'g'ridan-to'g'ri namuna olish osiloskopidan foydalaning. Ekvivalent namuna olishning kamchiliklari shundaki, u osiloskopning o'z tetik jitterining sinov natijalariga ta'sirini bartaraf eta olmaydi va u bir nechta trigger, ko'p qabul qilish va kümülatif displeyning ish rejimini qabul qilganligi sababli, kontaktlarning zanglashiga olib kelishi uchun ko'proq cheklovlar mavjud. va disk raskadrovka, va chuqur jitter tahlilini amalga oshirish mumkin emas.
(2) Ko'proq mashhur usul raqamli saqlash osiloskopining real vaqtda suratga olish rejimidan foydalanish, bitta tetik, katta hajmdagi ma'lumotlarni doimiy ravishda olish, jitter testi uchun mos keladigan jitter test dasturi bilan. Ekvivalent namuna olish usuli bilan solishtirganda, u osiloskopning o'z tetiklash jitterining sinov natijalariga ta'sirini yo'q qiladi va har bir jitter komponentini olish uchun murakkab jitter tahlili va jitter parchalanishini amalga oshirishga qodir, bu esa dizaynerlar va sinovchilarga jitter sabablarini tahlil qilishda yordam beradi. , va hatto jitter parchalanish orqali tizimning BER ni taxmin qiling. Misol uchun, AQSh Milliy Axborot Standartlari Qo'mitasida (INCITS) jitter va signal yaxlitligi metodologiyasi (MJSQ) bo'yicha T11.2 tashkiloti ostida jitterni sinash va tahlil qilish uchun TDSJIT3 jitter tahlil dasturiga ega Tektronix real vaqt osiloskoplarini tavsiya qildi. 1-rasmda TDSJIT3 real vaqtda jitter testi natijalari ko'rsatilgan.
Jitter testi
Jitterni qo'shni impuls qirralari yoki hatto qo'shni bo'lmagan impuls qirralarining davri yoki fazasidagi vaqt o'zgarishi deb ta'riflash mumkin. Ushbu ko'rsatkichlar uzoq muddatli va qisqa muddatli soat va ma'lumotlar barqarorligini tekshirish uchun javob beradi. Jitter ko'rsatkichlarini chuqurroq tahlil qilish orqali jitter test natijalari murakkab tizimlarning ma'lumotlar uzatish samaradorligini taxmin qilish uchun ishlatiladi.
Cycle jitter soat yoki ma'lumotlar tsikli namuna nuqtalarining chekka vaqtini o'lchash uchun ishlatiladi. Masalan, 1,{3}} soat siklining ko'tarilgan qirralari orasidagi vaqtni o'lchash orqali siz statistik davrni tanlab olishingiz mumkin va statistika sizga signal sifatini aytib beradi. Standart og'ish RMS tsiklining jitteriga aylanadi va cho'qqidan cho'qqigacha bo'lgan sikl jitterini olish uchun maksimal tsikl minimal tsikldan chiqariladi. Har bir turli tsikl o'lchovining aniqligi jitter o'lchovining aniqligini aniqlaydi.
