DC tartibga solinadigan quvvat manbalari va AC tartibga solinadigan quvvat manbalari
Elektron qurilmalarning yuklanishi uchun barqaror AC quvvat manbai yoki shahar quvvat manbai bilan ta'minlashi mumkin. O'zgaruvchan tok bilan tartibga solinadigan quvvat manbai va doimiy to'g'ridan-to'g'ri tartibga solinadigan quvvat manbai ikkita toifaga kiradi.
AC regulyatorli quvvat manbai, shuningdek, AC voltaj regulyatori sifatida ham tanilgan. Elektron texnologiyaning rivojlanishi bilan, ayniqsa, turli sanoat, ilmiy tadqiqot sohalarida qo'llaniladigan elektron kompyuter texnologiyasi, turli xil elektron uskunalar barqaror AC quvvat manbai talab qiladi, to'g'ridan-to'g'ri elektr ta'minoti elektr tarmog'ining ehtiyojlarini qondira olmadi, AC paydo bo'ldi. bu muammoni hal qilish uchun tartibga solinadigan elektr ta'minoti.
Tez-tez ishlatiladigan o'zgaruvchan tok bilan tartibga solinadigan quvvat manbalari:
① ferromagnit rezonansli AC kuchlanish regulyatori. To'yingan chok va mos keladigan kondansatör bilan, doimiy kuchlanishli volt-amper xarakteristikalari bilan.
② magnit kuchaytirgich turi AC kuchlanish regulyatori. Magnit kuchaytirgich va avtotransformator ketma-ket, chiqish kuchlanishini barqarorlashtirish uchun magnit kuchaytirgichning empedansini o'zgartirish uchun elektron sxemalardan foydalanish.
③O'zgaruvchan tok kuchlanish regulyatori. Transformatorning toymasin kontaktining o'rnini o'zgartirib, chiqish kuchlanishini barqarorlashtiring.
Induksion AC kuchlanish regulyatori. Transformatorning ikkilamchi va birlamchi kuchlanishlari orasidagi fazalar farqini o'zgartirish orqali chiqish AC kuchlanishi barqarorlashadi.
⑤ Tiristor AC kuchlanish regulyatori. Tiristor quvvatni sozlash elementi sifatida ishlatiladi. Yuqori barqarorlik, tezkor javob va shovqin yo'q. Biroq, u aloqa uskunalari va elektron qurilmalarga shovqin tug'diradi. 1980-yillardan keyin AC kuchlanish regulyatorlarining uchta yangi turi mavjud: kompensatsiyalangan AC kuchlanish regulyatori. Raqamli boshqaruv turi va qadam turi AC kuchlanish regulyatori. Tozalash turi AC kuchlanish regulyatori. Bu yaxshi izolyatsiya ta'siriga ega va elektr tarmog'idagi boshoq shovqinlarini bartaraf etishi mumkin.

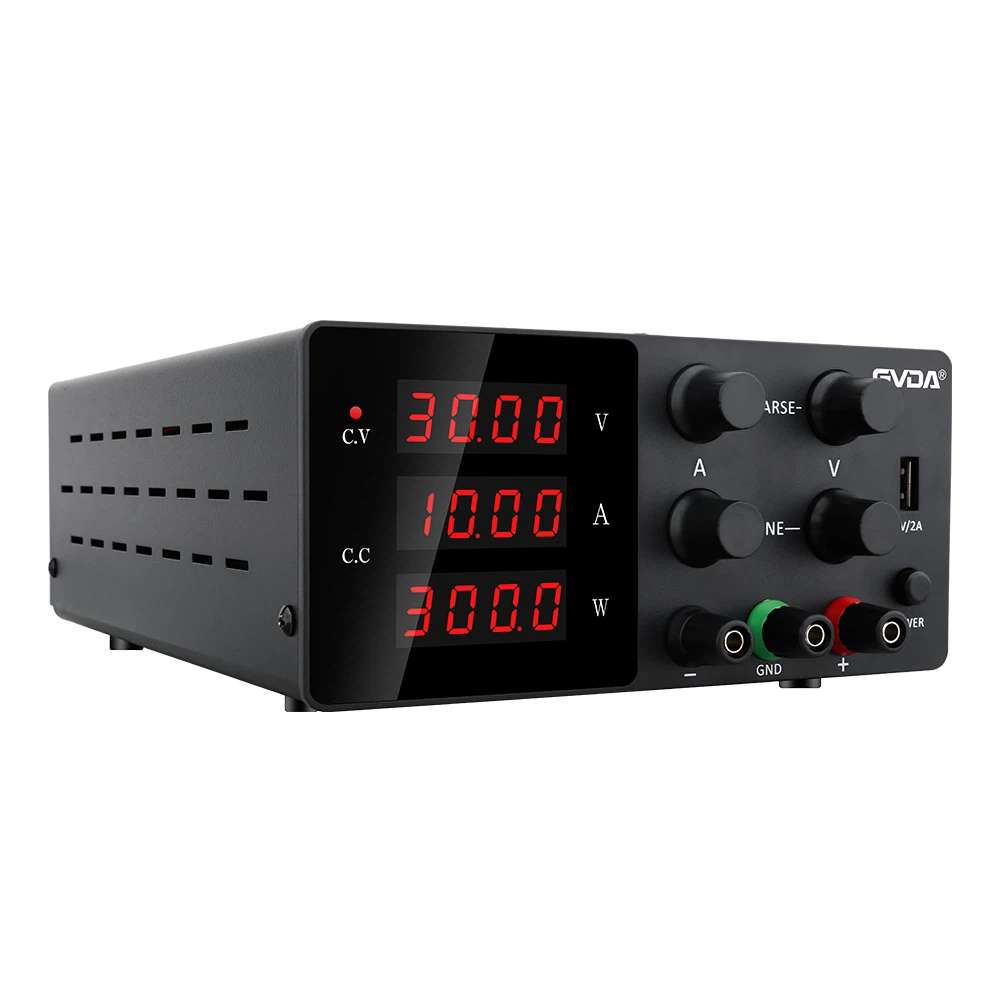

DC regulyatorli quvvat manbai, shuningdek, doimiy voltaj regulyatori sifatida ham tanilgan. Uning quvvat manbaining aksariyati AC quvvat manbai bo'lib, AC quvvat manbai kuchlanishi yoki yuk qarshiligi o'zgarganda, regulyatorning to'g'ridan-to'g'ri chiqish kuchlanishi barqaror bo'lib qolishi mumkin. Voltaj regulyatorining parametrlari kuchlanish barqarorligi, dalgalanma omili va javob tezligidir. Birinchisi, kirish kuchlanishidagi o'zgarishlarning chiqish kuchlanishiga ta'sirini ko'rsatadi. Ripple koeffitsienti nominal ish sharoitida, chiqish kuchlanishining AC komponentining o'lchamini ko'rsatadi; ikkinchisi, kirish kuchlanishi yoki yuki keskin o'zgarganda, kuchlanishning normal qiymatga qaytishi uchun zarur bo'lgan vaqtni ko'rsatadi. DC tartibga solinadigan quvvat manbai uzluksiz o'tkazuvchan va kommutatsiyaning ikki toifasiga bo'linadi. Birinchisi transformator tomonidan bir fazali yoki uch fazali o'zgaruvchan tok kuchlanishiga mos keladigan qiymatga, so'ngra to'g'rilanadi, filtrlanadi, barqaror bo'lmagan doimiy quvvat manbai olish uchun, so'ngra barqaror kuchlanish (yoki oqim) olish uchun regulyator pallasida. Bu elektr liniyasi oddiy, kichik dalgalanma, o'zaro shovqin kichik, lekin hajmi katta, ko'proq sarf materiallari, past samaradorlik (ko'pincha 40% dan 60% gacha). Ikkinchisi kuchlanishni tartibga solishga erishish uchun chiqish kuchlanishini tartibga solish uchun sozlash elementini (yoki kalitni) yoqish-o'chirish vaqtini o'zgartirish uchun. Ushbu turdagi quvvat manbai quvvat iste'moli kichik, samaradorlik 85% yoki undan ko'p bo'lishi mumkin. Shuning uchun u 1980-yillardan boshlab jadal rivojlandi.
Ishlash rejimiga ko'ra quyidagilarga bo'linishi mumkin:
① Boshqariladigan rektifikator turi. Chiqish kuchlanishini sozlash uchun tiristorning o'tkazuvchanlik vaqtini o'zgartiring.
② Chopper turi. Kirish beqaror doimiy kuchlanish bo'lib, bir tomonlama pulsatsiyalanuvchi DC olish uchun kommutatsiya pallasida yoqish-o'chirish nisbatini o'zgartirish uchun, so'ngra barqaror shahar kuchlanishini olish uchun filtrlanadi.
③ Konverter turi. Stabil bo'lmagan doimiy kuchlanish birinchi navbatda inverter tomonidan yuqori chastotali AC ga aylantiriladi, so'ngra chiqish shahar kuchlanishini barqarorlashtirish maqsadiga erishish uchun kuchlanishni konvertatsiya qilish, tuzatish va filtrlash va inverter ish chastotasini qayta aloqa nazoratidan so'ng olingan yangi shahar chiqish kuchlanishidan namuna olinadi.
