Ph meterning asosiy tuzilishi va ishlash prinsipini tahlil qiling
Eritmaning pH qiymatini o'lchash uchun asbob pH ning amaliy ta'rifiga muvofiq ishlab chiqilgan kislotalik o'lchagich (pH o'lchagich deb ham ataladi) hisoblanadi. Eritmada o'lchanadigan ionning faolligini (konsentratsiyasini) o'lchash uchun asbob ion o'lchagichdir. Kislota o'lchagichlari yuqori ichki qarshilikka ega kimyoviy batareyalarning ikkita elektrodlari orasidagi elektromotor kuchni o'lchaganligi sababli, ularning strukturaviy tamoyillari asosan bir xil va ko'pincha bir xil asbob pH va pX ni o'lchashi mumkin bo'lgan bir nechta funktsiyalarga ega va mV ni ham o'lchashi mumkin.

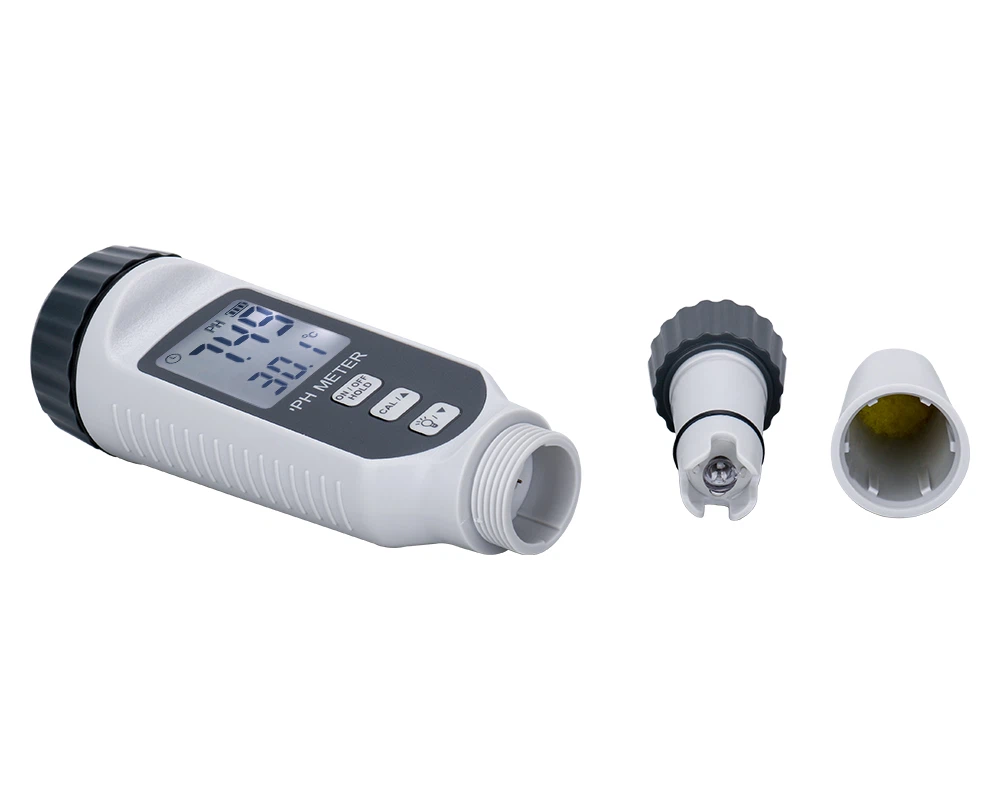

1. Asbobning asosiy tuzilishi:
Laboratoriyalarda ishlatiladigan kislotalilik o'lchagichlari va ion o'lchagichlarning ko'plab modellari mavjud, ammo ularning tuzilmalari odatda ikki qismdan iborat, ya'ni elektrod tizimi va yuqori empedansli millivolt o'lchagich. Elektrod va sinovdan o'tkaziladigan eritma birlamchi batareyani hosil qiladi va elektrodlar orasidagi potentsial farq millivolt o'lchagich bilan o'lchanadi. Potensial farq kuchaytirgich pallasida kuchaytirilgandan so'ng, u ampermetr yoki raqamli naycha orqali ko'rsatiladi. PH shisha elektrodlari va turli ion selektiv elektrodlari (ion selektiv elektrodlar) xususiyatlariga ko'ra, kislotalilik o'lchagichlari va ion o'lchagichlar yuqori empedansga ega bo'lishi kerak, ijobiy va salbiy kutupluluğa ega va sinov eritmasining ijobiy va salbiy ionlarini o'lchashi mumkin; asbob yaxshiroq bo'lishi kerak Shuning uchun asbobning kirish qismida differensial juftlik sxemasi yuqori kirish empedansi bo'lgan dala effektli tranzistorlardan iborat bo'lib, er-xotin triodlardan tashkil topgan doimiy oqim manbai differensial juftlikning ish nuqtasini sobit bo'lishini ta'minlaydi. signalning siljishini kamaytirish; asbob Yuqori chastotali signallarning aralashuvini oldini olish uchun o'rtada filtr sxemasi mavjud; haroratni qoplash tarmog'ining vazifasi elektrod signalining harorat o'zgarishiga ta'sir qilishiga yo'l qo'ymaslikdir. Konsentratsiyani to'g'ridan-to'g'ri o'qish funksiyasiga ega bo'lgan ion o'lchagich, shuningdek, pX qiymatini o'lchangan ionning kontsentratsiya qiymatiga aylantiradigan va uni to'g'ridan-to'g'ri displeyda ko'rsatadigan logga qarshi kuchaytirgichni qo'shadi.
2. Asbobning ishlash printsipi
Kislota o'lchagichning kimyoviy akkumulyatorida indikator elektrod pH shisha elektrodidir va mos yozuvlar elektrodi to'yingan kalomel elektroddir. Endi kislotalik o'lchagich asosan ikkalasini birlashtiradigan pH birikma elektrodidan foydalanadi.
Ion o'lchagichning kimyoviy akkumulyatorida indikator elektrodlari asosan turli xil ion selektiv elektrodlardir va mos yozuvlar elektrodlari asosan to'yingan kalomel elektrodlaridir. Ikkala vosita ham bir xil printsip asosida ishlaydi. O'lchov jarayonida asbobning kimyoviy akkumulyatori tomonidan ishlab chiqarilgan potentsial signal impedans konvertatsiyasi uchun differentsial juftliklardan tashkil topgan manba izdoshiga kiradi va u past empedansli signalga aylangandan so'ng, operatsion qurilmaning inverting bo'lmagan terminaliga kiritiladi. rezistor tomonidan kuchaytirgich va operatsion kuchaytirgich tomonidan kuchaytiriladi. Nihoyat, chiqish signali asbobning mV bloki, pH bloki va pX blokidan o'tadi (umumiy maqsadli ion o'lchagich ushbu uchta funktsiyaga ega) va keyin manba izdoshining dala effektli tranzistorining eshigidan o'tadi. qayta aloqa davri va keyin operatsion kuchaytirgichga kiradi. Devrenning teskari kirish terminali kuchlanish seriyali salbiy teskari aloqani hosil qiladi. Shuning uchun kuchaytirilgan elektrod signallari mos ravishda mV, pH va pX fazali kirishning har bir tishli qismida olinadi. Elektrokimyoviy jarayonda, agar harorat o'zgargan bo'lsa, operatsion kuchaytirgichning chiqish signali haroratni qoplash tarmog'idan o'tgandan keyin tuzatiladi. Chiqaruvchining vazifasi tufayli harorat kompensatsiyalangan elektrod signali filtrlanadi. Asbob modelining "nominal potentsial qiymati" ni qondiradigan har qanday butun qism ayiriladi va diapazonni kengaytiruvchi tomonidan ko'rsatiladi. "Nominal potentsial qiymat" dan kichik bo'lgan har qanday mantis qiymati displeyning sarlavhasi tomonidan ko'rsatilgan ga teng
Ph-metrning xususiyatlari:
Ph o'lchagich yuqori aniqlik, yuqori ishonchlilik va qulay o'rnatish va texnik xizmat ko'rsatishning afzalliklariga ega. Bundan tashqari, ifloslanishga sezgir va tez-tez kalibrlash kerak. Odatda, har bir oydan bir yarim oygacha kalibrlanadi va elektrod har ikki yilda bir marta almashtiriladi. PH elektrodidagi shisha vaqt o'tishi bilan asta-sekin qariydi, gradient yomonlashadi va barqaror potentsialga erishish uchun uzoq vaqt kerak bo'ladi. Umumiy elektrodlarning xizmat qilish muddati ikki yilga yetishi mumkin. Bundan tashqari, harorat ham qarishga katta ta'sir ko'rsatadi va bir necha hafta davomida 100 daraja Selsiyda saqlashning qarish darajasi kelgusi yil uchun issiqxonada saqlashning qarish darajasiga teng.
