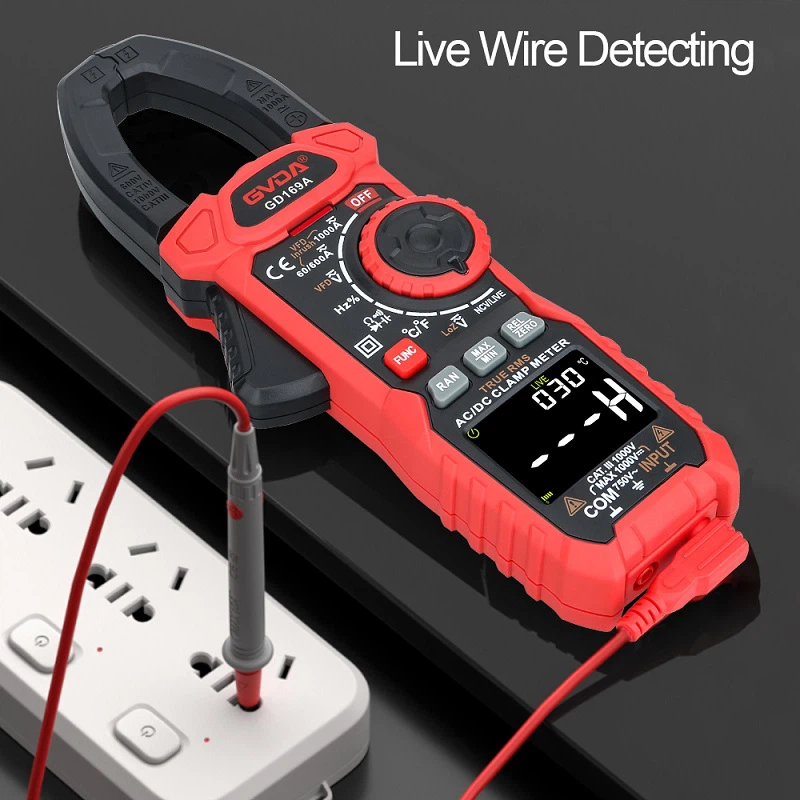

Qisqich o'lchagichning 5 funktsiyasi
1-maqsadda uchta simli uch fazali kontaktlarning zanglashiga olib keladigan oqimini va to'rtta simli uch fazali zanjirning oqimini o'lchang.
Odatda, qisqich o'lchagichlar oqimni o'lchash uchun bitta simdan foydalanadi. Ikki sim bir vaqtning o'zida qisilganda uch fazali, uch simli yukning oqimini o'lchashda ko'rsatilgan oqim qiymati uchinchi simning oqimi bo'lishi kerak.
Uch fazali to'rt simli neytral liniyaning oqimini o'lchash jarayoni uch fazali uch simli kontaktlarning zanglashiga olib keladigan oqimni o'lchash uchun ishlatiladigan jarayon bilan bir xil. Uch fazali liniyalar bir vaqtning o'zida mahkamlanadi va neytral chiziqning joriy qiymati ko'rsatiladi.
Ilova 2: Kichik oqim qisqich o'lchagichlar
Kichik oqimlar qisqich o'lchagichlar bilan o'lchanadi. Vites eng kichik vitesga o'rnatilgan bo'lsa ham, o'qishlar juda aniq emas. Natijada, joriy qiymatni qisqichning qo'liga simni o'rash orqali o'qish mumkin. Keyinchalik, joriy o'qishni aylanishlar soniga bo'lish orqali haqiqiy kichik oqim qiymati olinadi.
Hisoblash usuli: Reytingga yaqin bo'lgan quvvatni hisoblash uchun yuksiz oqimni 0,8 ga bo'ling.
Quyidagi amallar bajariladi: Dvigatelning yuksiz oqim qiymatini I quyidagi empirik formuladan foydalanib o'lchang: p=I/{2}}.8
Ko'rinib turgan quvvatni S ni aniqlash uchun 380V elektr payvandlash uskunasining yorliqsiz tokini o'lchang.
Taxminiy formula: 5 ga ko'paytiriladigan yuksiz oqim I 380 payvandlash mashinasining quvvatiga teng.
Quyidagi qadamlar: Empirik formuladan foydalanib, elektr payvandlash mashinasining yuksiz oqim qiymati I ni aniqlang: p=5I
Uchinchi maqsad uchun chiziqdagi oqim nomini aniqlang.
Tokni aniqlash juda muhim, chunki u uskunaning joyida o'lchangan oqim asosida normal ishlayotganligini aniqlash uchun ishlatiladi.
Belgilanmagan dvigatelning nominal quvvatini aniqlash uchun dvigatelning yuksiz oqimini o'lchang.
